ITU-T Y.1540 – Standard kvality IP přenosu



Co je ITU-T Y.1540?

ITU-T Y.1540 je mezinárodní norma, která definuje způsob parametry kvality a výkonnosti IP sítí na 3. vrstvě (L3) dle modelu ISO/OSI.

Měření probíhá pomocí generovaného IP provozu, který simuluje běžné i náročné zatížení a ověřuje kvalitu přenosu.

Měření se zaměřuje na:

• ztrátovost IP paketů
• zpoždění IP paketů (latence)
• kolísání zpoždění IP paketů (jitter)
• dostupnost IP přenosu

Proč se norma ITU-T Y.1540 začala používat?

Nový evropský kodex elektronických komunikací (SMĚRNICE EVROPSKÉHO PARLAMENTU A RADY (EU) 2018/1972 z prosince 2018) definoval standard sítí VHCN (Very High Capacity Networks = sítě s velmi vysokou kapacitou). V kodexu jsou také definovány kvalitativní parametry sítí VHCN na 3. vrstvě (L3) dle modelu ISO/OSI s odvoláním na standard ITU-T Y.1540.

ČTÚ implementoval ITU-T Y.1540 do své měřicí metodiky od 1.3.2025. Důvodem je právě kontrola parametrů VHCN deklarovaných jednotlivými poskytovateli.

Rozdíl mezi ITU-T Y.1540 a ITU-T Y.1564

Obě normy se používají pro aktivní testování pomocí generovaného provozu, ale liší se v tom, co měří a na jaké vrstvě.

ITU-T Y.1540 pracuje na IP vrstvě (L3) dle modelu ISO/OSI a měří výkonnost přenosu IP paketů – z hlediska ztrát, latence, jitteru a dostupnosti. Hodí se tam, kde chceme zjistit, jak si síť vede z technického pohledu na úrovni přenosu dat.

ITU-T Y.1564 se používá na 2. vrstvě (L2) dle modelu ISO/OSI, a je určená hlavně pro ověření správné konfigurace při zavádění služby – např. jestli linka splňuje nastavené QoS profily, propustnost a prioritu pro různé typy provozu.

Zjednodušeně:

• Y.1564 ověřuje, jestli je síť správně nastavená.

• Y.1540 ukazuje, jestli připojení k síti poskytuje deklarované parametry

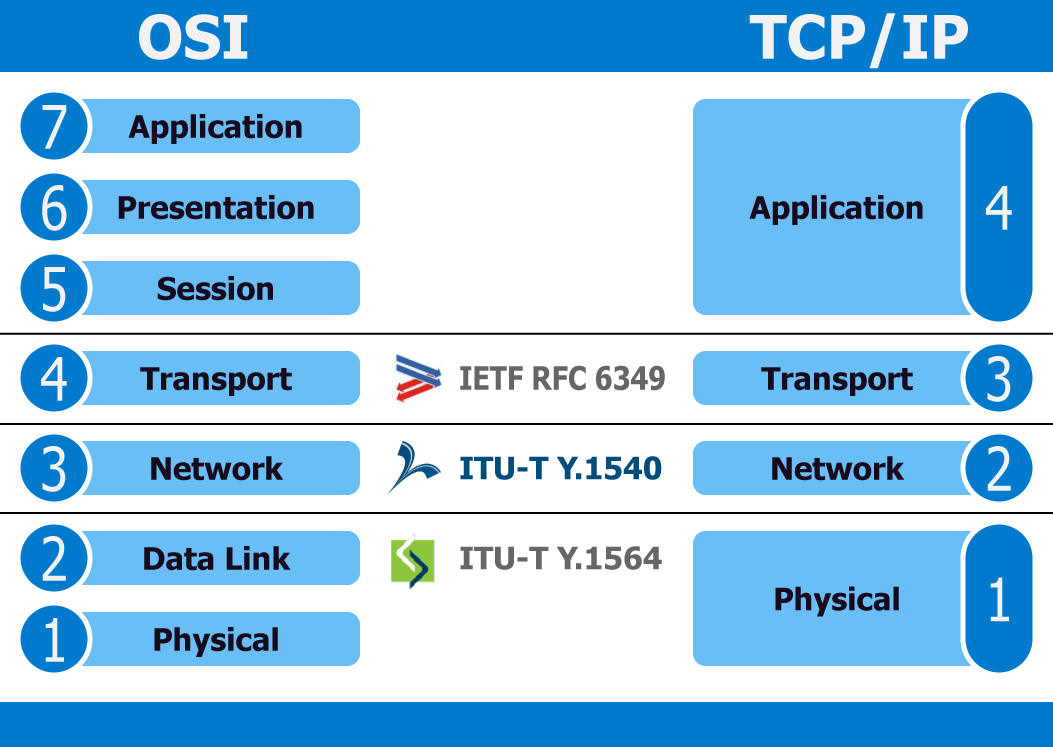

Přehledné srovnání vrstev referenčního modelu ISO/OSI a zjednodušeného TCP/IP modelu. OSI rozděluje síťovou komunikaci do 7 vrstev, zatímco TCP/IP model slučuje několik vrstev do čtyř. Díky svému jemnějšímu členění je OSI model vhodnější pro analýzu, školení i diagnostiku sítí, protože umožňuje přesněji identifikovat, ve které části komunikace vzniká problém.

V obrázku jsou také přiřazeny konkrétní standardy k jednotlivým vrstvám – např. ITU-T Y.1540 pro měření na síťové vrstvě (L3) nebo ITU-T Y.1564 pro měření na vrstvě L2.





Zajímá vás, jak správně převádět rychlosti mezi vrstvami? Podívejte se na naši kalkulačku na přepočet rychlostí Konvertor L1-L4





Chcete měřit metodou ITU-T Y.1540?

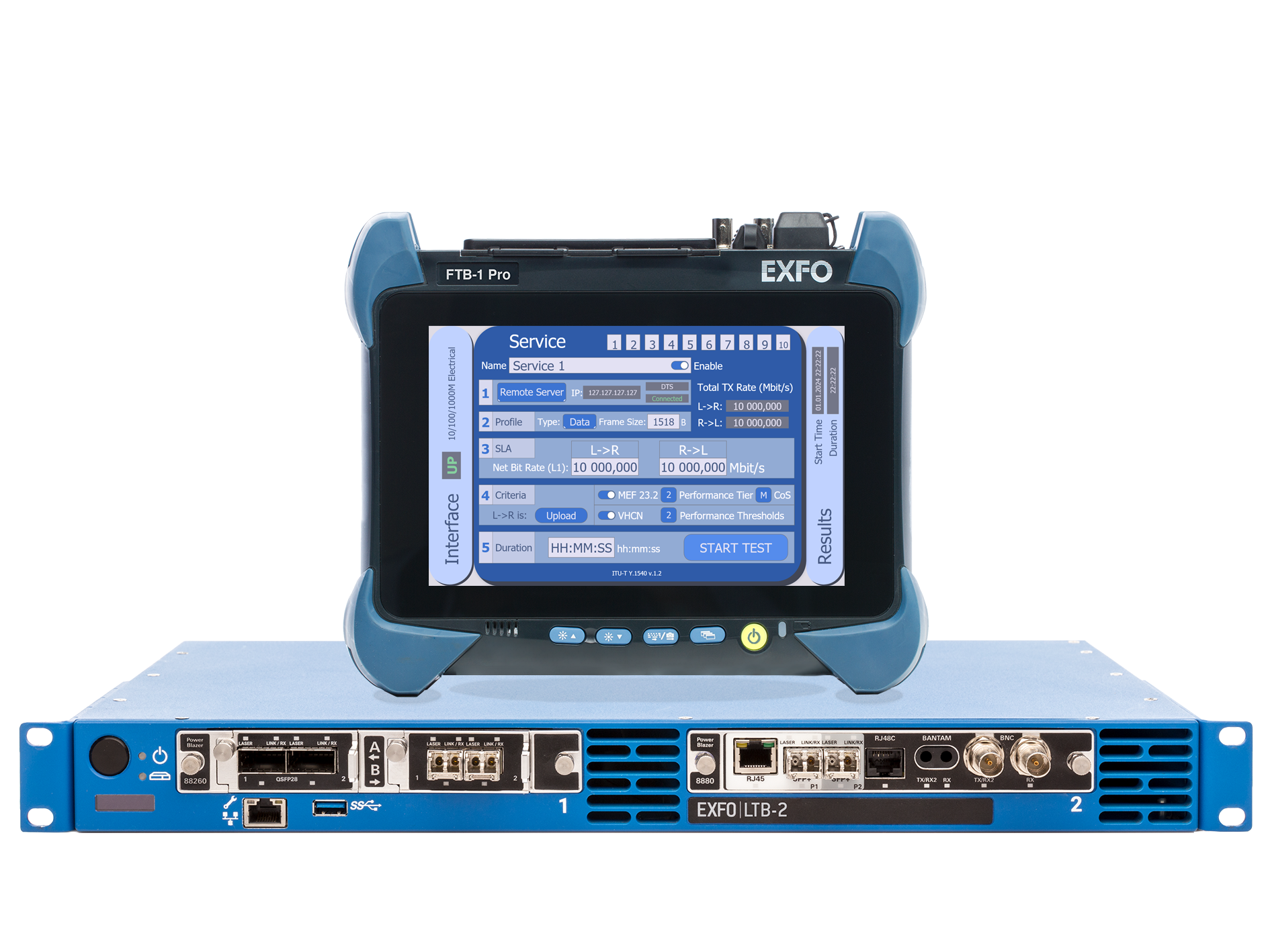

Implementovali jsme metodu ITU-T Y.1540 do měřidel EXFO NetBlazer nebo EXFO PowerBlazer dle požadavků ČTÚ.

·       k dispozici je funkcionalita Y.1540 jako sw upgrade do vašich měřidel

·       provádíme certifikační, akceptační a expertní měření sítí VHCN metodu Y.1540

·       umíme výsledky měření interpretovat z pohledu požadavků na sítě VHCN (ČTÚ.MPO)

·       dokážeme předem identifikovat možné problémy nesouladu ještě před kontrolním měřením



Chcete se dozvědět více? Přijďte na kurz Dimenzování sítě a měření kvality služby dle ČTÚ

·       Na kurzu se seznámíte s pravidly dimenzování sítě a naučíte se měřit kvalitu sítě dle metodiky ČTÚ.

·       Na řešených příkladech si vyzkoušíte, jak určit limity datových parametrů a měřením tyto parametry ověřit, obdobně jako to provádí ČTÚ.

·       Po absolvování kurzu budete schopni provádět kontrolní měření sítě a služby stejně, jako to provádí pracovníci ČTÚ
