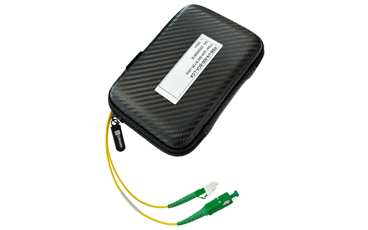

EXFO Encircled Flux Launch Mode Conditioner — SPSB-EF

Čo je to Encircled Flux

• Encircled Flux (EF) je nový štandard, ktorý definuje podmienky budenia MM vlákien podľa špecifikácií  TIA-526-14-B a IEC 61280-4-1 Ed. 2.0.
• Či už pre veľkoobjemové datacentrá, nové vysokorýchlostné dátové siete s multimode vláknami fungujú s oveľa prísnejšími toleranciami ako v minulosti.
• Multimode vlákna sa testujú zložitejšie, pretože výsledky veľmi závisia na výstupných podmienkach budenia každého testovacieho zariadenia. Testovanie s iným testovacím zariadením často poskytne iné výsledky, niekedy vyššie, ako je limit pre útlm optickej trasy. To môže zmiasť technika či učiniť lokalizáciu poruchy nemožnou. S EF kondicionérom sa môžu spoločnosti inštalujúce káble spoľahnúť na reálne a konzistentné výsledky merania útlmu pre vykonanie troubleshootingu.

Konzistentnosť a opakovateľnosť

EXFO EF launch conditioner optimalizuje vybudenie MM vlákna, čo zaručuje vybudenie vlákna podľa EF šablóny pre 850 a 1300 nm. To umožňuje technikom získať spoľahlivé, konzistentné a opakovateľné výsledky už behom výstavby. Generovaná testovacia dokumentácia pomôže s prípravou siete na budúci upgrade.

Potreba predradných vlákien

Charakterizácia linky je často vykonávaná pomocou OTDR. Ale aj keď má OTDR najkratšie mŕtve zóny, neumožní charakterizáciu prvého a posledného konektoru bez predradného vlákna. Dôvodom je to, že hodnota útlmu spojená s udalosťou je rozdiel medzi úrovňami spätného odrazu meranými pred a po udalosti. Pre vysporiadanie sa s mŕtvou zónou OTDR je vyžadované vloženie istej dĺžky vlákna medzi OTDR port a prvý konektor testovaného vlákna trasy, aby bolo možné zmerať úroveň spätného odrazu pred prvým konektorom. Na druhom konci linky je za posledným konektorom pridané vlákno o rovnakej dĺžke.

Pre zmeranie útlmu prvého a posledného konektoru je dôležité použiť predradné a zaradné vlákno. SPSB-EF obsahuje 30 m vlákna, ktoré umožňujú charakterizáciu útlmu po celej dĺžke vlákna a pritom udrží EF podmienky budenia až po prvý konektor trasy. Vďaka dodržaniu EF štandardov sú pri troubleshootingu vysokorýchlostných high-tech multimode trás jednoducho lokalizované poruchy (poškodené konektory atd.).

Technické parametre

• celkový vložný útlm < 1 dB
• dĺžka optického vlákna 34 m
• EF budenie garantované pre MM 50 um,  850 nm /1300 nm

Výrobca

EXFO Inc, Kanada
