Inšpekcia a čistenie optických konektorov

Použitím optických konektorov vznikne jednoduché a rozoberateľné spojenie vlákien.

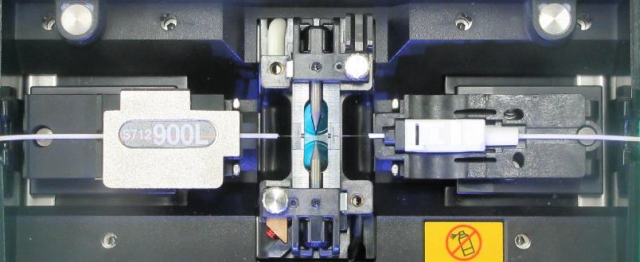

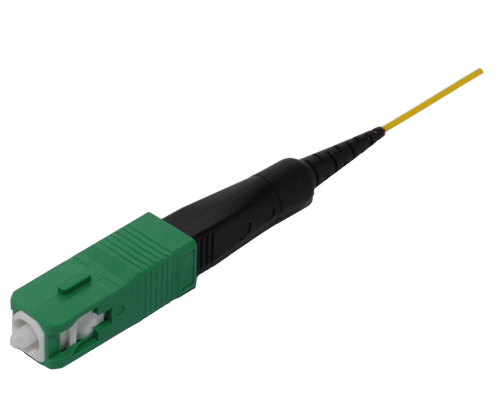

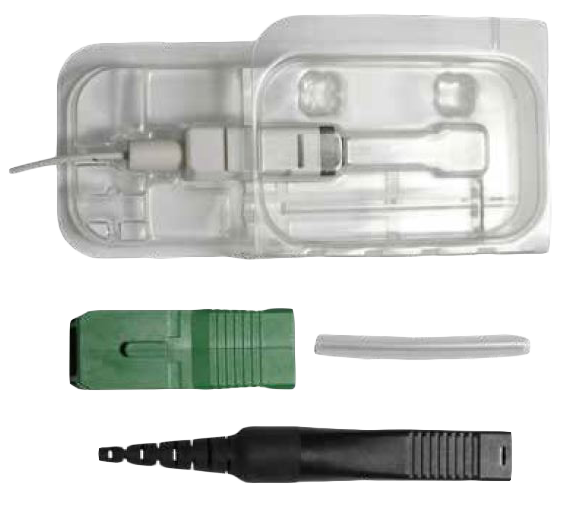

Ukončenie optického vlákna sa robí v továrni zalepením vlákna priamo do tela konektora, alebo v teréne navarením pigtailu alebo špeciálneho Splice-On-Connectoru pomocou zváračky optických vlákien.

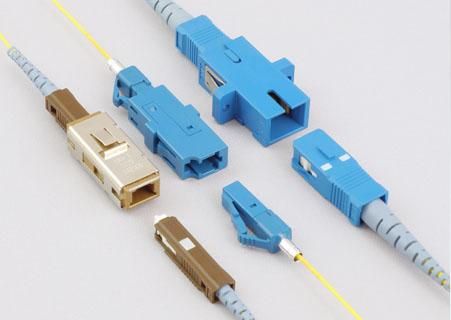

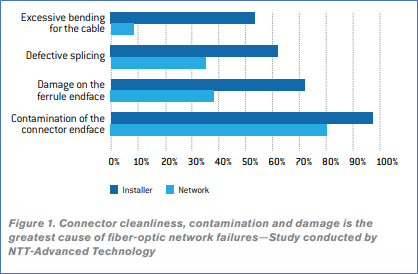

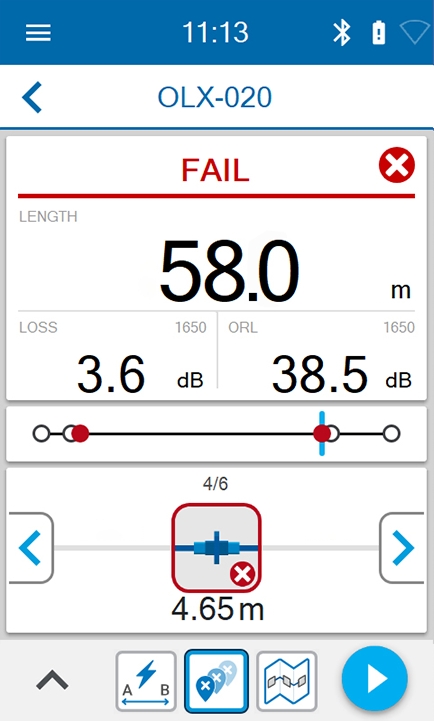

Konektory sú navrhnuté tak, aby pomocou spojky (spojovacieho adaptéru optického konektoru) boli vlákna z oboch strán čo najpresnejšie navedené proti sebe a dosadli na seba bez vzduchovej medzery. A presne to môže prekaziť nečistota. Zapojením znečisteného konektoru môže prísť k zvýšeniu vložného útlmu alebo zhoršeniu odrazu a dokonca k poškodeniu konektora samotného. Podľa prieskumu NTT AT je až 80 % chýb v optických sieťach spôsobené zapojením znečistených alebo poškodených konektorov.


Čo môže konektor znečistiť? Najčastejšie je to prach zo vzduchu alebo mastnota z pokožky technika, ktorý sa konektora pri neopatrnej manipulácii dotkne prstami. Na konektor sa môže špina preniesť aj zo znečisteného konektora, napríklad meracieho patchcordu. Naviac pri spájaní a rozpájaní konektorov vzniká elektrostatický náboj, ktorý môže prach z okolia pritiahnuť. Všetky konektory je tak nutné považovať za znečistené. Dokonca i úplne nové konektory z výroby osadené krytkou a uzatvorené v sáčku.

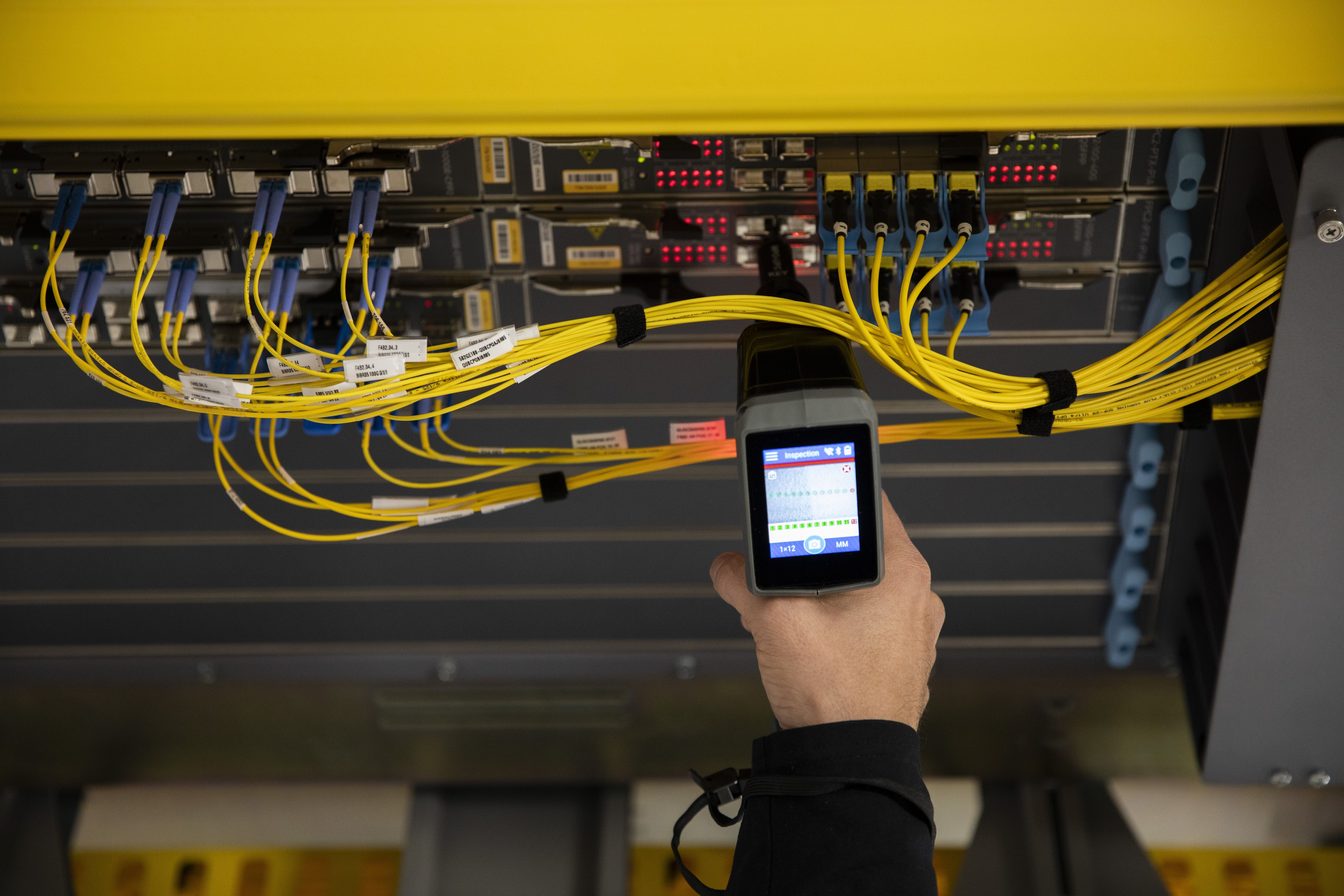

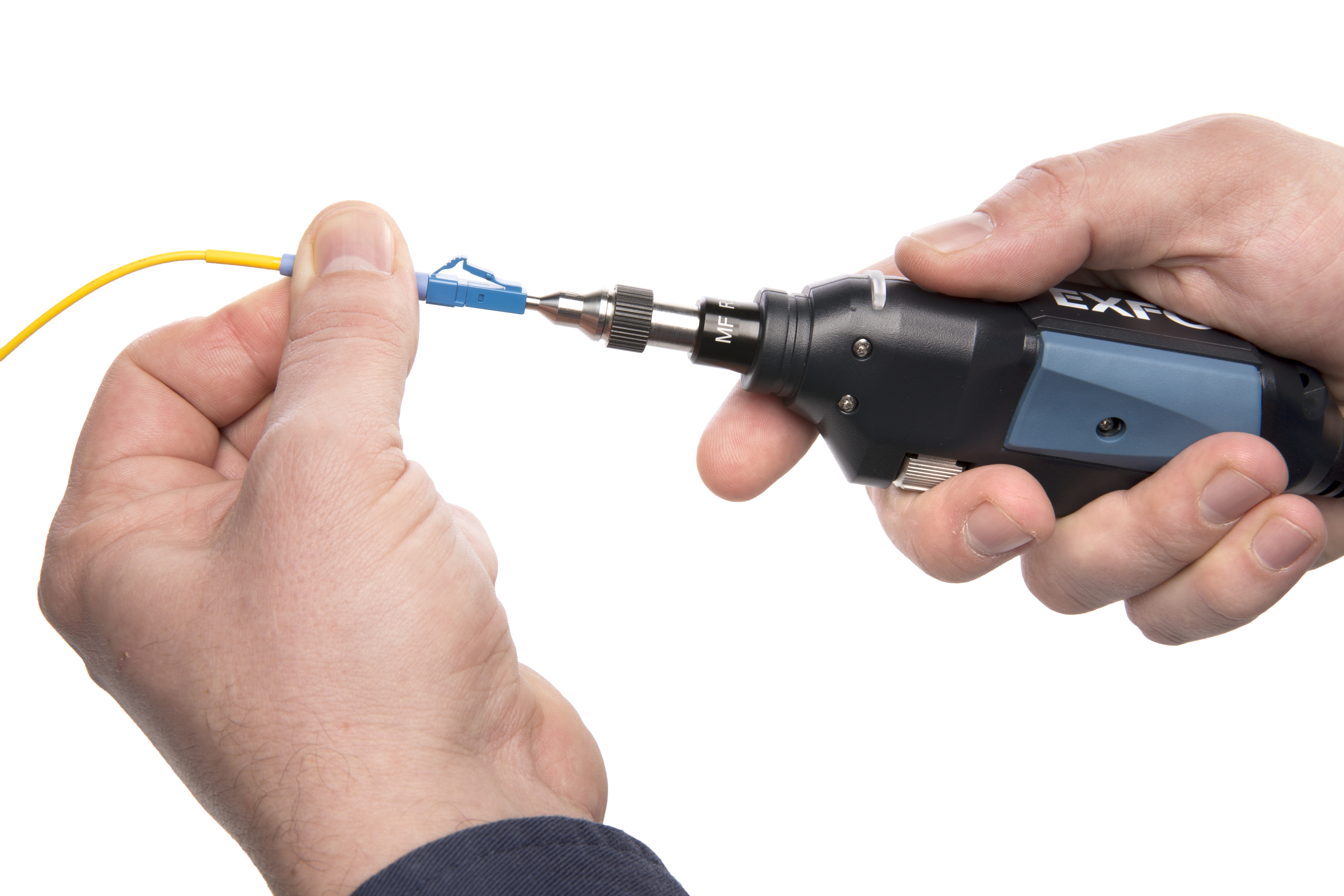

Konektory je potrebné pred každým spojením skontrolovať. K tomu slúžia inšpekčné mikroskopy.  Skôr používané optické mikroskopy boli pre svoje nedostatočné možnosti a nebezpečenstva poškodenia zraku žiarením z vlákna nahradené videomikroskopom, čo je v podstate kamera s vhodnou zostavou čočiek pre priblíženie. To naviac umožňuje obraz digitálne spracovať a urobiť automatickú analýzu a naviac umožňuje obraz digitálne spracovať a spraviť automatickú analýzu vyhodnocovacím softwarom. Ten presne zmeria veľkosti a umiestnenie jednotlivých nečistôt a porovná hodnoty s normou ( CSN EN 61300-3-35 ). Tím odpadá dohadovanie sa a polemizovanie nad tým, čo je ešte v poriadku a čo už nie. V prípade videomikroskopu s automatickým zaostrovaním tak ani nie je možné prehliadnuť chyby na rozostrenom obrázku.


Pokiaľ je konektor znečistený, je možné ho vyčistiť. Čistiacich prípravkov a metód je mnoho. Základom sú však bezchĺpkové obrúsky, určené pre optické prvky a vysoko čistý izopropylalkohol, ktorý veľmi účinne rozpúšťa mastnotu, uľahčuje odstránenie všetkých nečistôt z čele konektora a nezanecháva tenký film po odparení. Konektor je potrebné vždy osušiť obrúskom od zbytku izopropylalkoholu. Vhodná je tak kombinovaná metóda čistenia pretiahnutím čela konektora navlhčenej do suchej časti obrúsku.

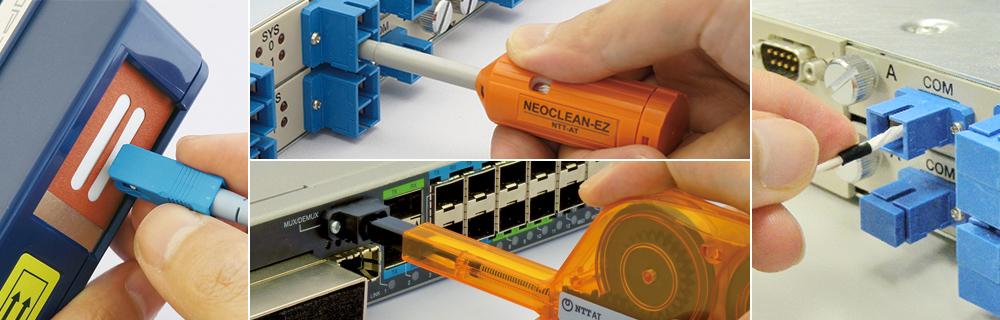

Ďalšou možnosťou sú tyčinky alebo automatické čistiace perá vhodné predovšetkým pre čistenie konektorov namontovaných napríklad v rozvádzači alebo aktívnych prvkoch cez spojku. Tyčinka sa textilným koncom vsunie do spojky a otočí jedným smerom, pri ktorom na seba nachytá nečistoty. Automatické pero potlačením previnie cez čelo konektoru textilnú niť a otočí tak že prejde celou kontaktnou plochou konektora a nečistoty odvedie.

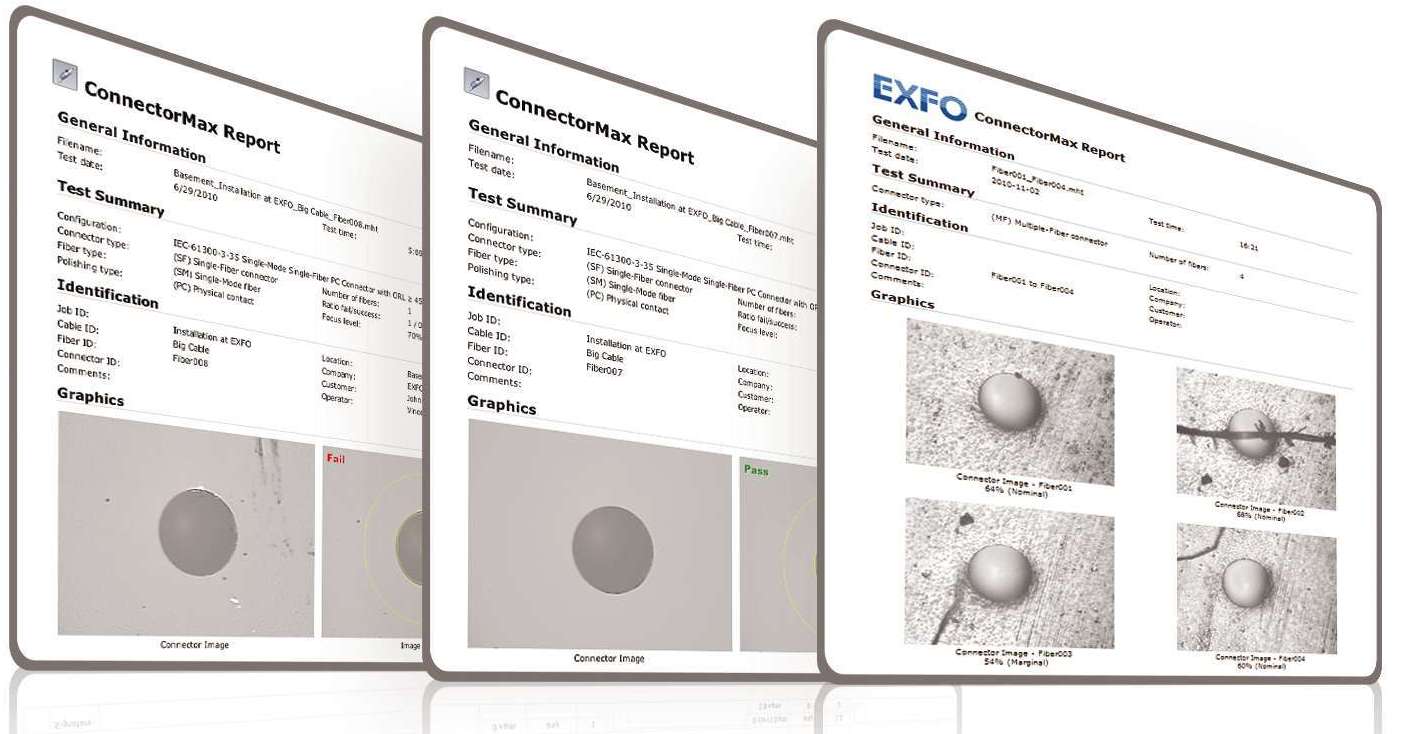

Po čistení sa konektor opäť skontroluje videomikroskopom, či je skutočne čistý a konektor môžeme zapojiť a zároveň si uložiť protokol o kontrole ako doklad o stave v dobe keď bol technik na mieste. To sa hodí pri odovzdávaní siete ďalším subjektom a pri riešení prípadných reklamácií.

Pri kontrole sa môže odhaliť poškodenie konektora. To vzniká zapojením znečisteného konektora, kde napríklad zrnka prachu môžu poškriabať čelo konektora.
Pokiaľ je konektor poškodený, je nutné ho vymeniť - ustrihnúť a navariť nový pigtail alebo zhotoviť SOC konektor.
V prípade meracieho prístroja alebo aktívneho prvku to je však zložitejšie a ten musí byť odoslaný na opravu. V prípade výmeny konektora v meracom prístroji je nutné spraviť aj kalibráciu tohoto prístroja.
Kalibračné laboratórium PROFiber Networking robí v rámci kalibrácie výmenu poškodených konektorov automaticky zdarma.



ĎaLŠIE INFORMÁCIE O INŠPEKCII a ČISTENÍ optických konektorOV JE MOŽNÉ NÁJSŤ NA WEBE SPOLOČNOSTI PROFIBER NETWORKING.
