OTDR měření

iOLM-OTDR nejlepší přítel kabeláře



 - Stavíte nebo provozujete optické sítě?

 - Předáváte optickou trasu? Pak musíte prokázat její kvalitu

 - Opravujete optickou síť? Pak musíte znát místo poruchy.

 - Chcete měřit správně a přesně?

 - Co dokážete najít optickým reflektometrem OTDR?

 - Chtěli byste se to naučit? Přijďte na naše školení.



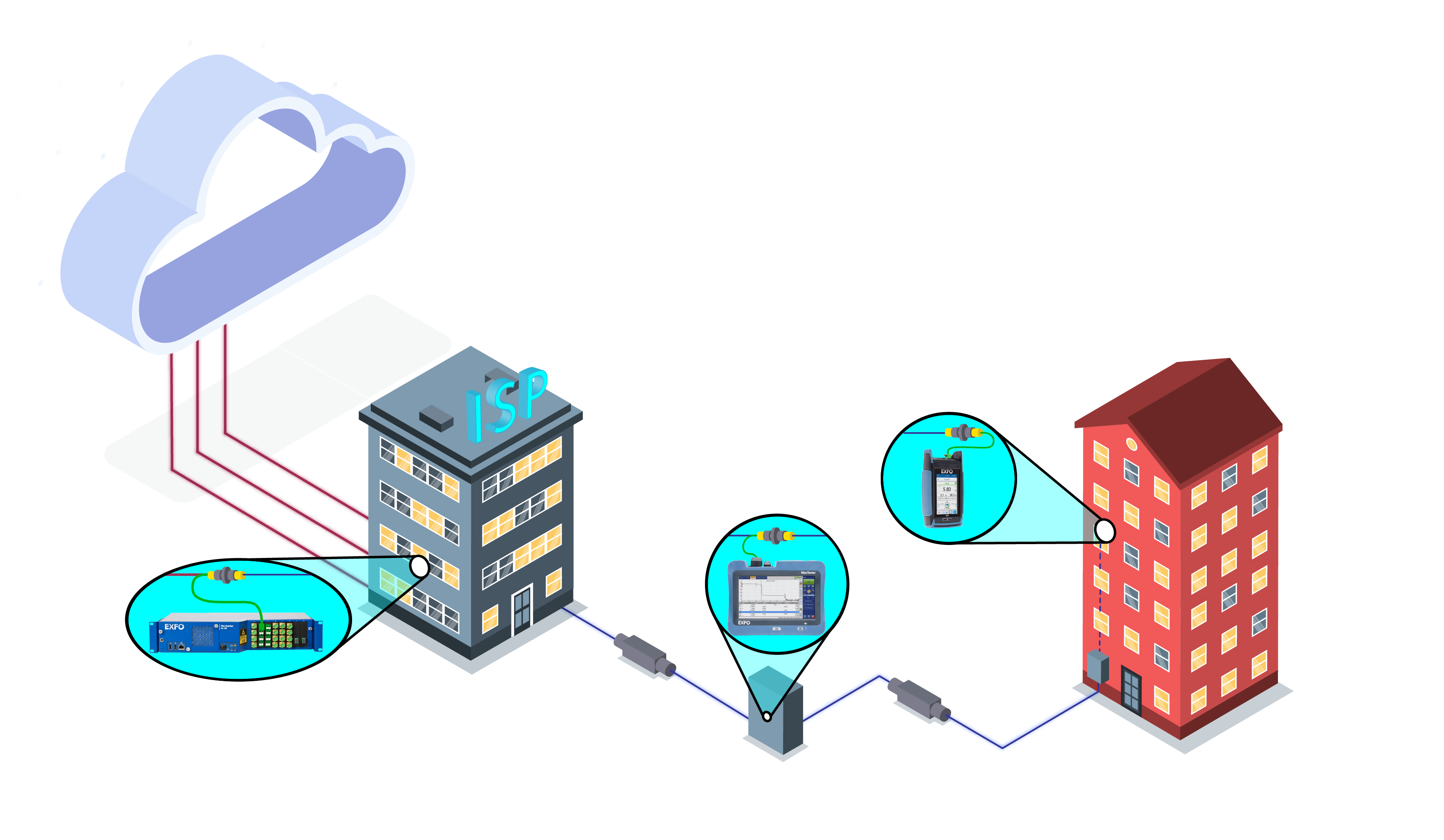

Základní měření optické trasy je měření optickým reflektoetrem OTDR. OTDR – Optical Time-Domain Reflectometer je nejvíce praktický a potřebný měřák pro každého optického kabeláře. Používá se na všechny typy aplikací, od přístupové PtP sítě, transportní sítě na velké vzdálenosti nebo sítě typu PON s použitím splitterů. Je potřeba mít OTDR s vhodnými parametry, které vyhovují pro měření v dané aplikaci. Zařízení určené pro přístupovou síť PtP nemá dostatečnou dynamiku pro dlouhé trasy v transportní síti a většinou nezměří správně ani na PON sítích..

Zařízení OTDR - optický reflektometr, využívá pro svoji funkci Rayleighův zpětný rozptyl ve vláknu. Pro jednotlivé aplikace se používá několik různých nastavení pulzů vysílaných do vlákna. Díky měření zpětného rozptylu z vlákna přenáší OTDR informace o měřené trase v optickém vlákně zpět do měřícího přístroje. Pro automatické zmapování optické linky, kde je nutné kombinovat různé měřicí pulzy, je vhodné využít techniku iOLM Intelligent Optical Link Mapper — iOLM.

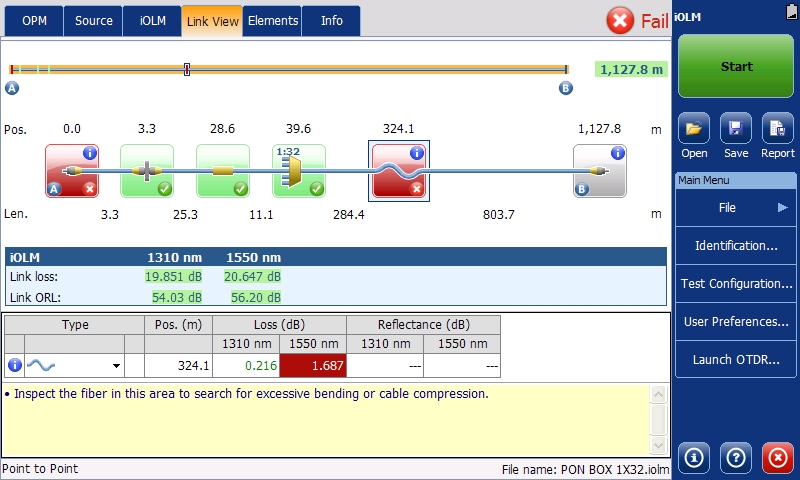

iOLM

V závislosti na délce měřícího pulzu dochází na každé měřené události (událost = pokles nebo odraz signálu) k tzv. mrtvé zóně – čím delší pulz, tím delší mrtvá zóna je. Tato zóna je úsek za událostí, ve které není schopné OTDR detekovat, nebo jemně rozlišovat další události.

Pro správné změření optické trasy se používá předřadné vlákno a zařadné vlákno. Ty musí být dostatečně dlouhé k tomu, aby mrtvá zóna na portu OTDR nezasahovala do měřené trasy a tím bylo možné měřenou trasu vyhodnotit hned od začátku až do úplného konce. Délka pulzu také ovlivňuje rozlišení, jakým je schopný reflektometr změřit trasu. Pokud vás téma optimálního nastavení OTDR zajímá, přihlaste se na tyto školení:





OTDR vyhodnocuje několik druhů událostí a informací: délka optických úseků vč. útlumů a měrných útlumů, odrazivost spoje (konektory), útlum spoje (konektory, svary), konec měřeného úseku.

Technologie iOLM tuto detekci ještě dále zpřesňuje, zrychluje a celkově zjednodušuje obsluhu celého přístroje.

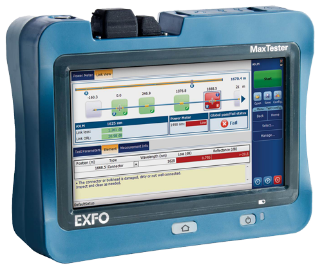

Pro měření na přístupové síti bod-bod použijete zařízení EXFO Last-Mile OTDR — MaxTester 715B



  • Lehký s vysokou výdrží baterie a konstrukcí pro použití v terénu.
  • Optimalizovaný na testování sítí bod-bod
  • ideální k testování tras do 40km.

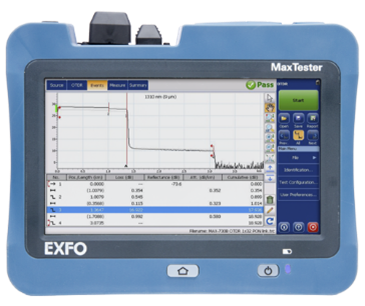

Pro měření na PON síti nebo siti bod-bod do 85 km použijete zařízení EXFO PON/Metro OTDR — MaxTester 730C



  • Oproti jiným reflektometrům má vyšší rozlišení
  • Na PON sítích umožňuje detekovat události blíže ke splitteru.
  • Je vhodný i pro použití na delších trasách.

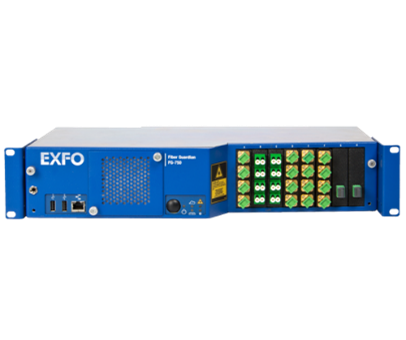

Pro nepřetržité testování a monitoring volných i provozovaných vláken jakékoliv optické sítě použijete zařízení EXFO OTDR — FG750 FiberGuardian

  • Rackové řešení OTDR/iOLM s optickým přepínačem a řídicí jednotkou.
  • Jednotky RTU jsou používány k trvalému sledování kvality libovolné optické trasy, ať už jsou trasy provozované či volné.
  • Rovněž je možné jej použít při výstavbě a aktivaci sítí bod-bod a PON.
  • Toto řešení lze využít jak pro plně integrovaný systém, tak i pro dočasné sledování vybraných lokalit.
