Přehled typů optických konektorů

Se spojováním optických vláken konektory se setkáme ve všech sítích. Typů konektorů je mnoho a mají různé využití.

Optické koenktory jsou zásadní pro rychlé a spolehlivé propojování sítí. Díky nim je možné připojovat aktivní prvky, spojovat různé části vláken do výsledné trasy nebo ukončovat vlákna v rozvaděčích.
Každý typ konektoru má různé vlastnosti, jako je velikost a mechanická odolnost, kvalita spojení, složitost manipulace nebo čištění, typ a počet spojovaných vláken nebo provedení leštění APC/UPC.

V současnosti jsou v telekomunikacích nejčastěji využívány typy:

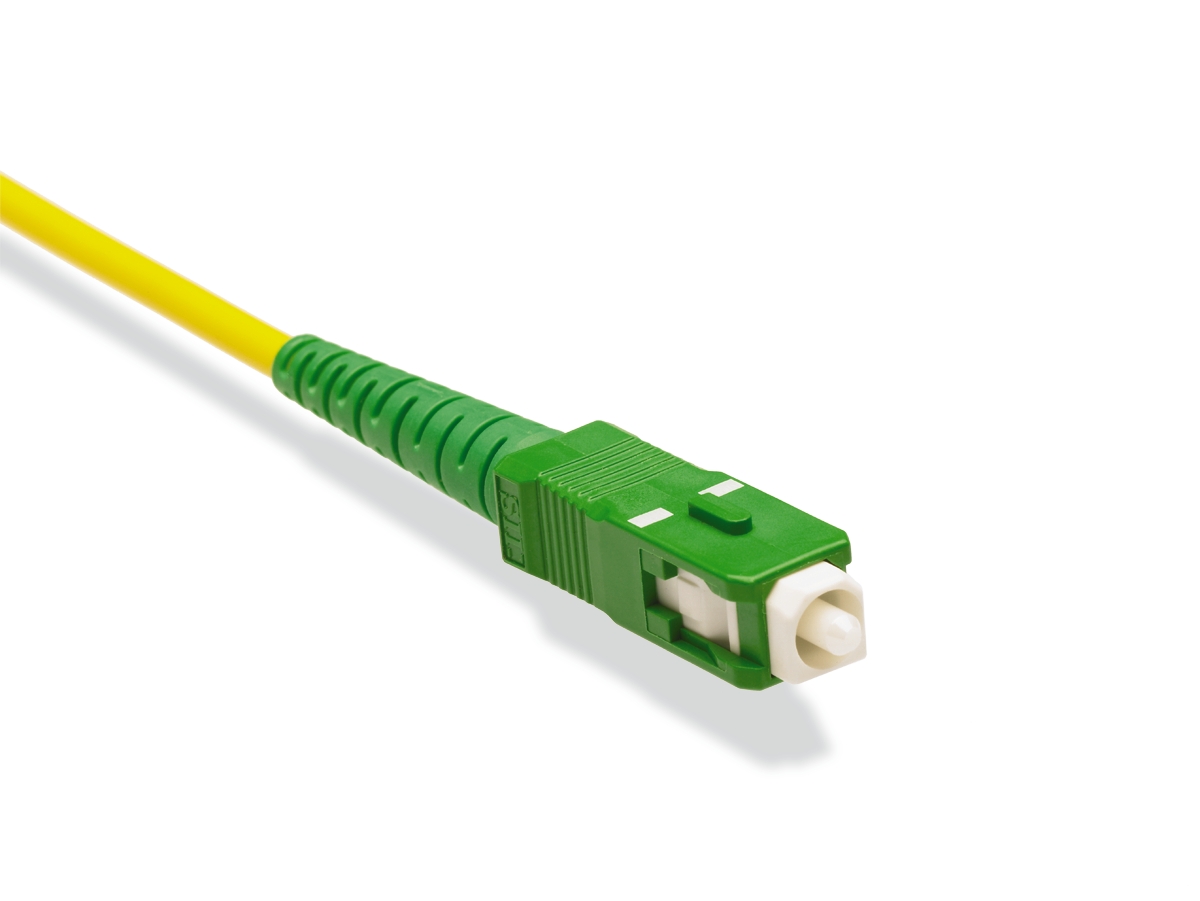

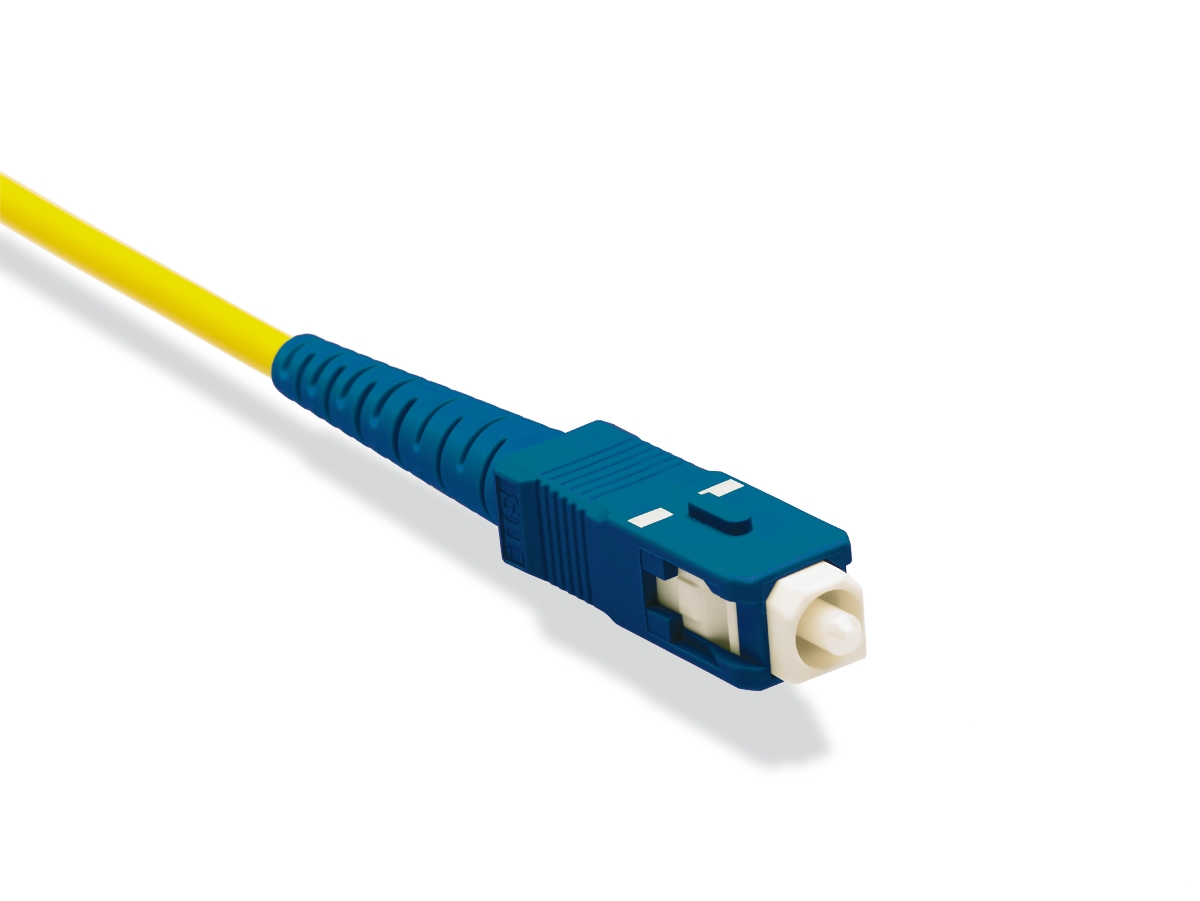

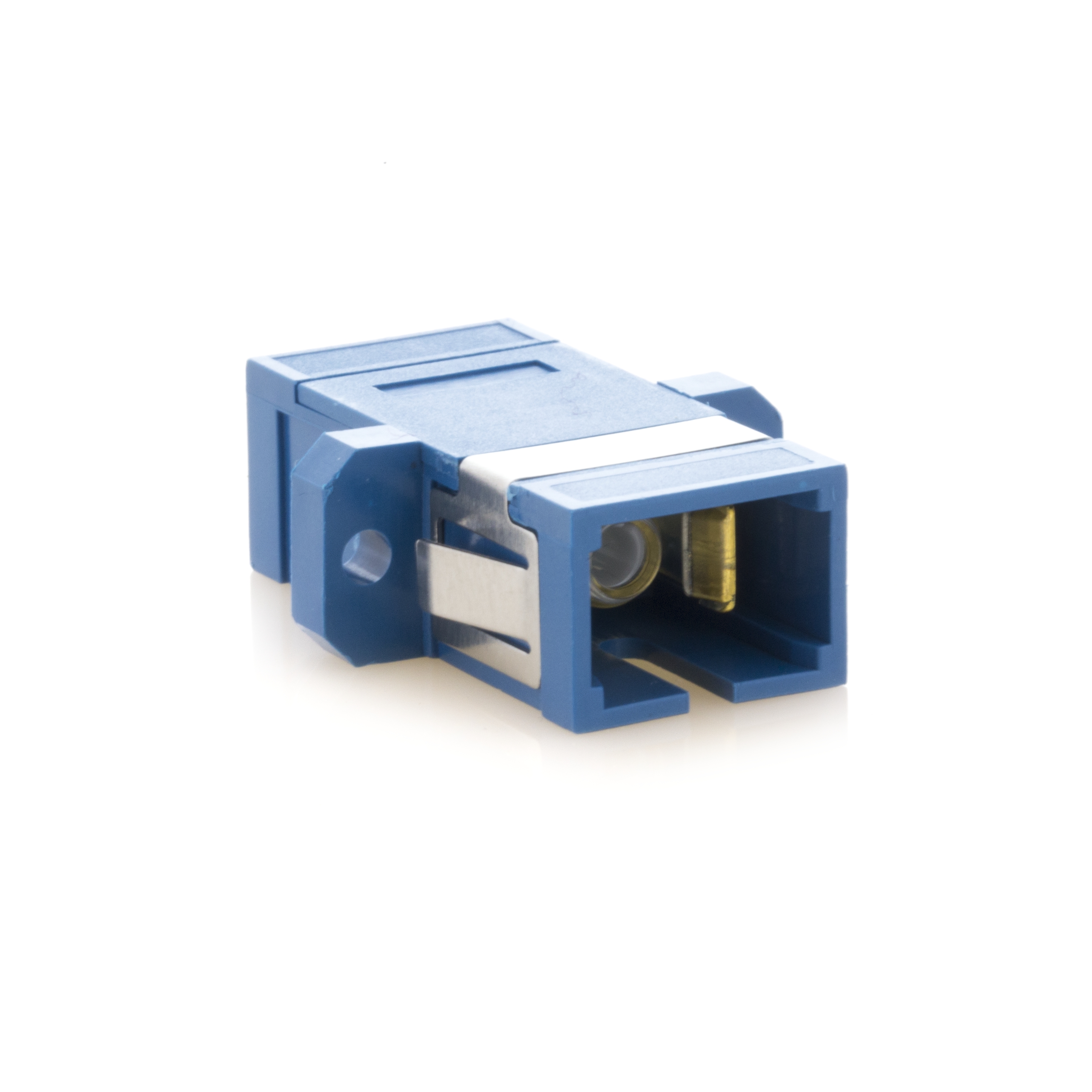

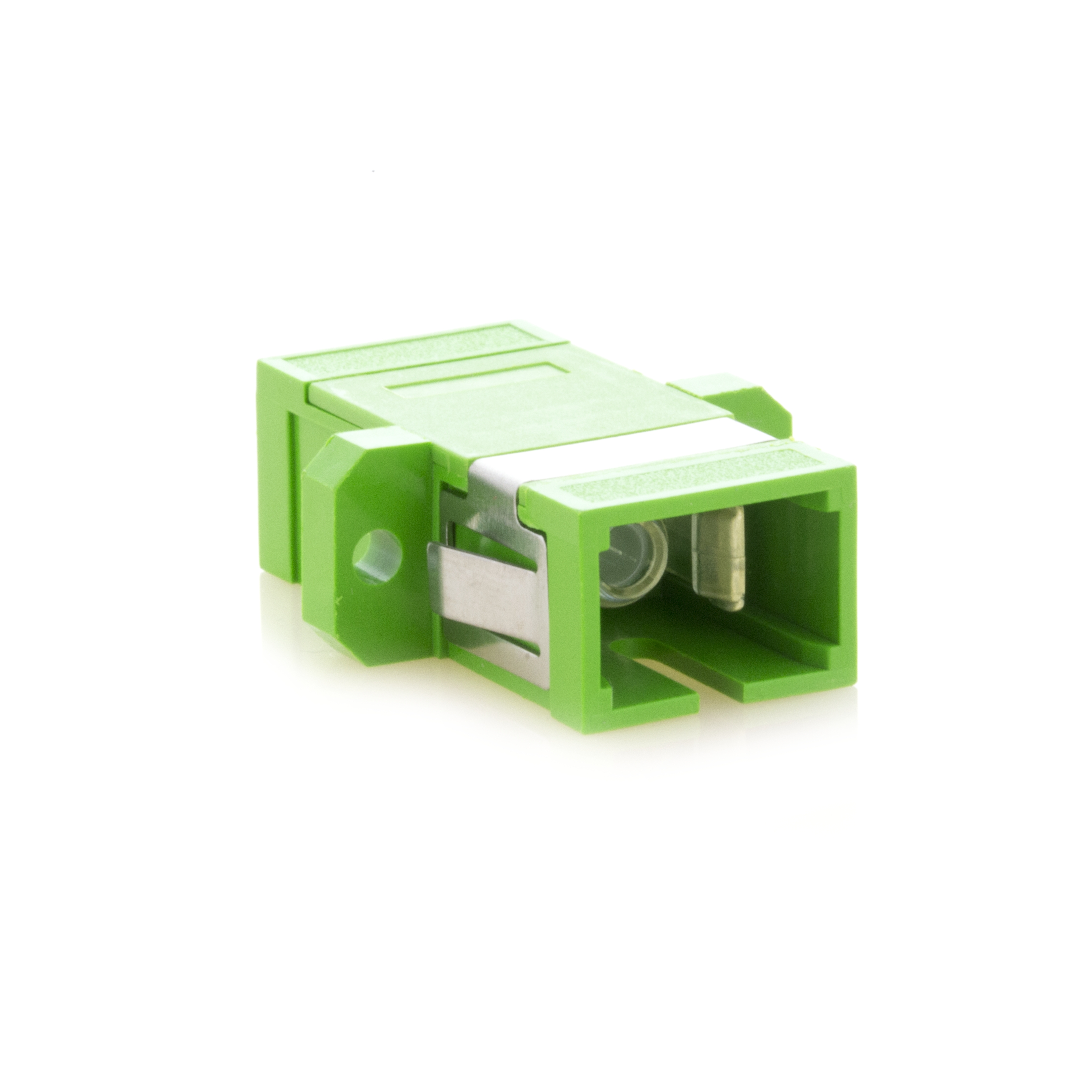

SC (Subscriber Connector, Square Connector, Standard Connector) v provedení APC i UPC.
Konektor s 2,5mm ferulí vyniká především jednoduchou manipulací a používá se k ukončení trasy a připojování aktivních prvků, jako jsou modemy a ONT.

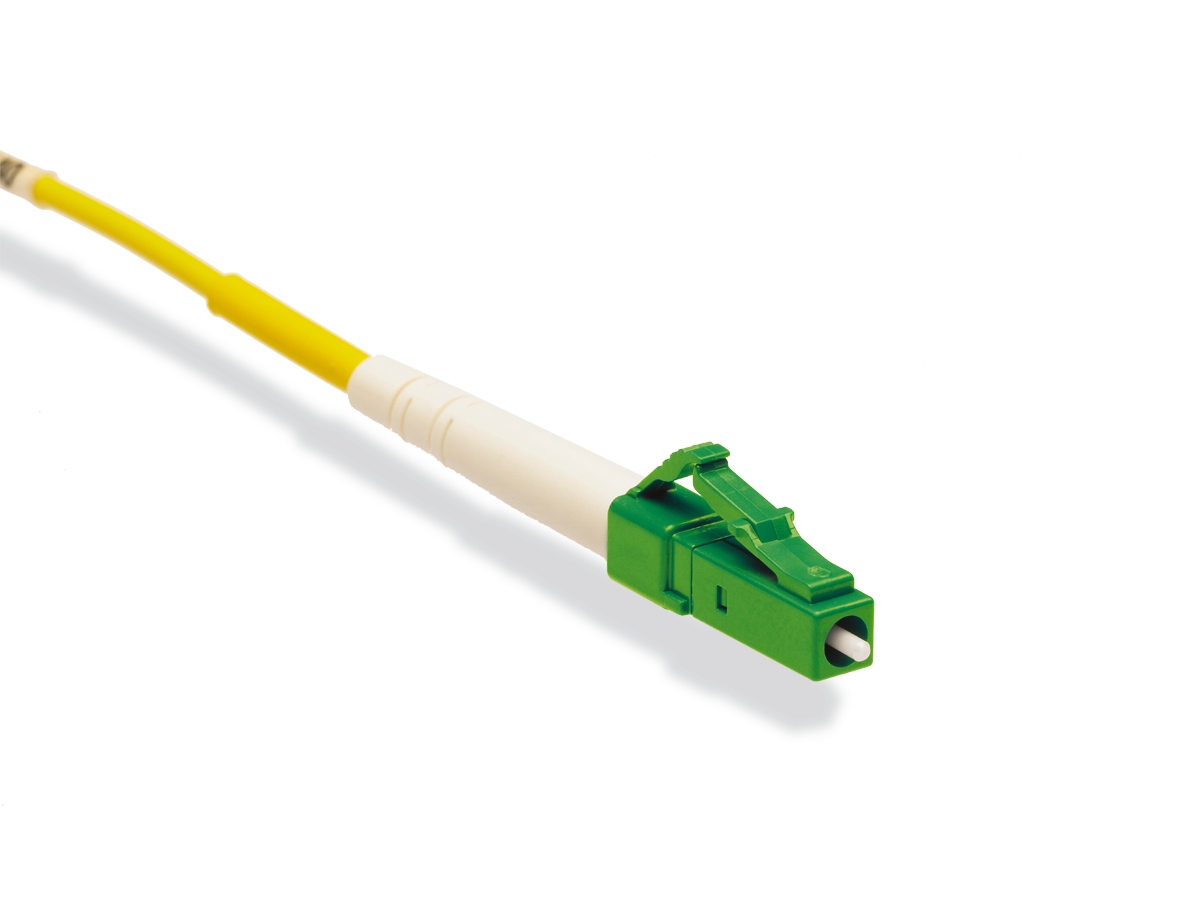

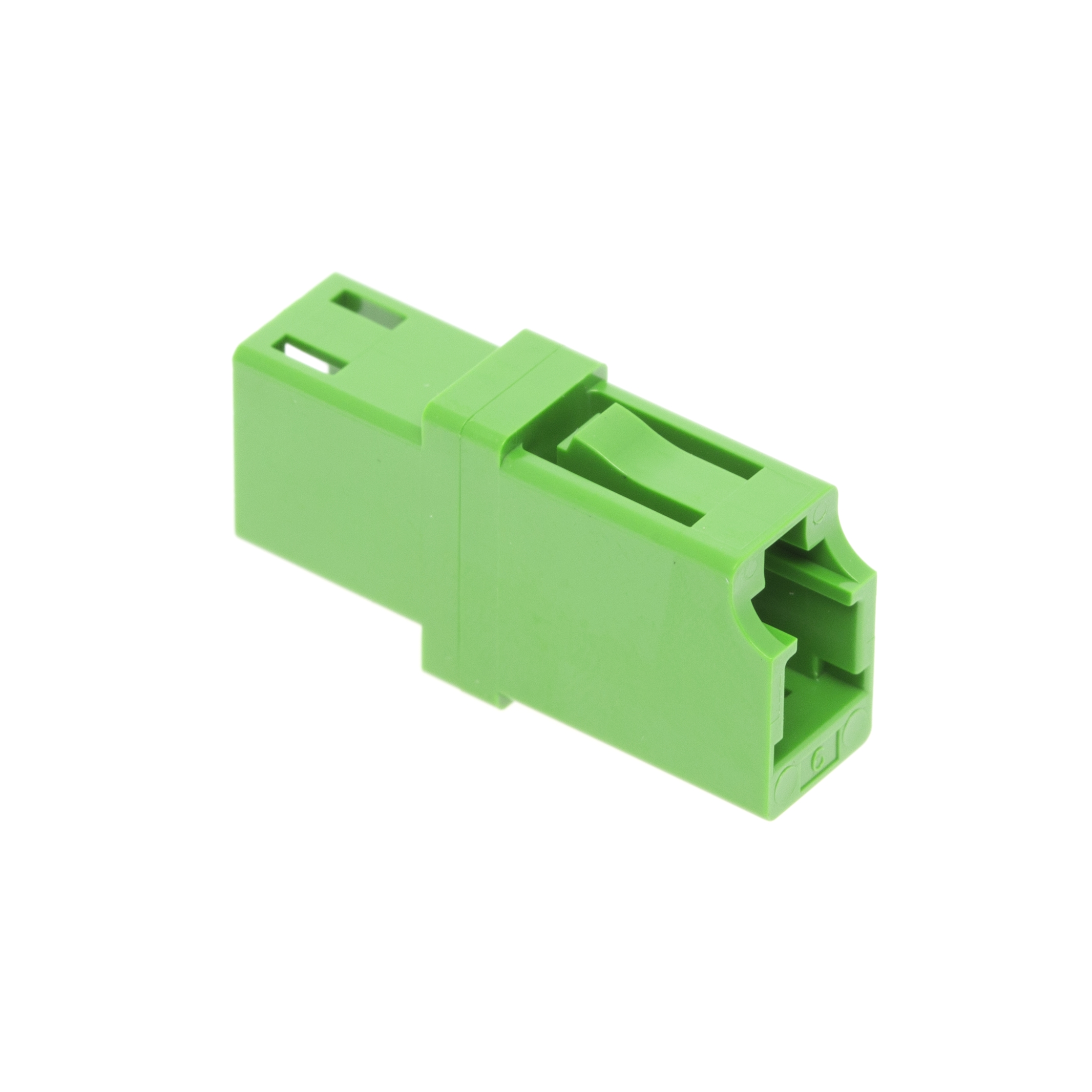

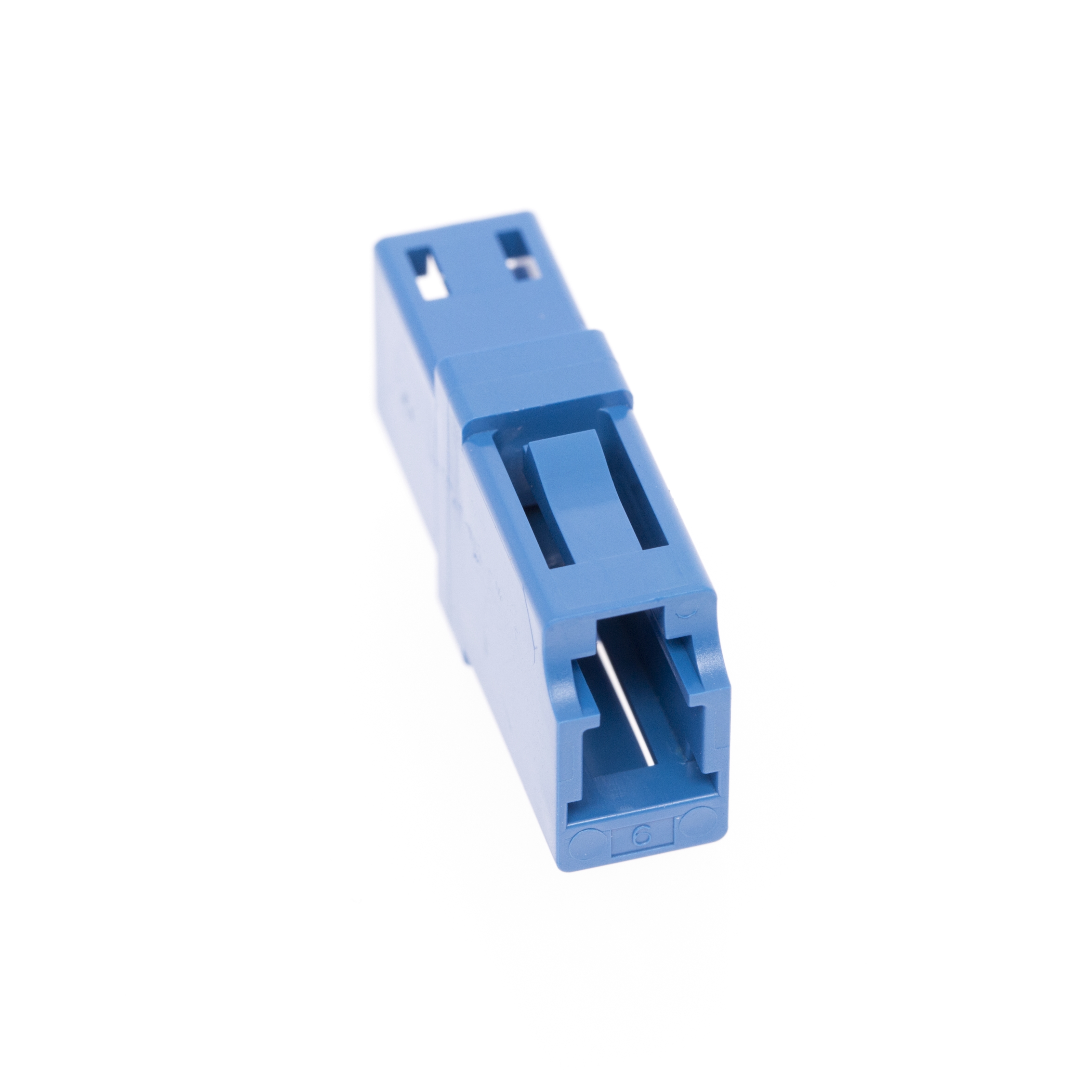

LC (Lucent Connector, Little Connector, Local Connector) v provedení APC i UPC
Tento konektor pro své male rozměry nejde uplatnění v rozvaděčích a datacentrech, kde je potřeba na malé ploše ukončit velké množství optických vláken.

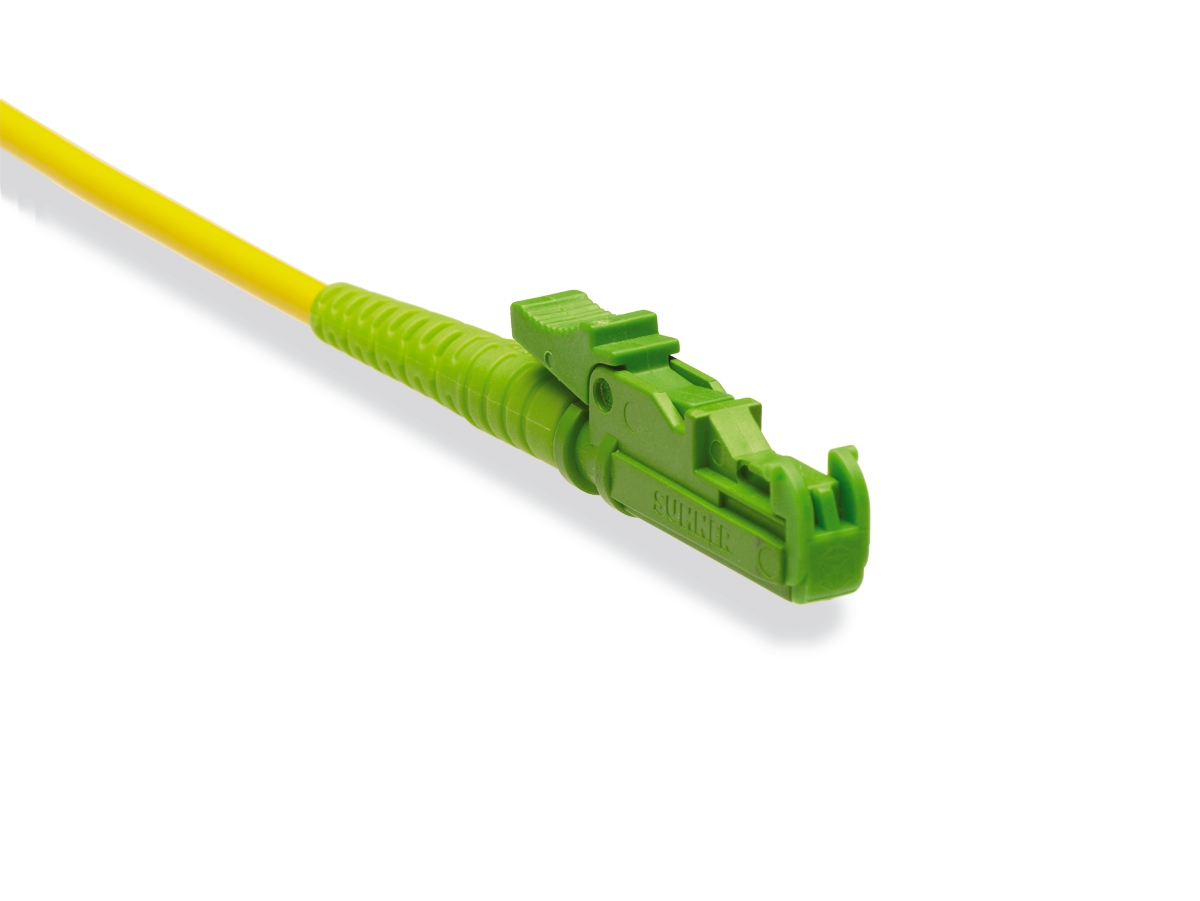

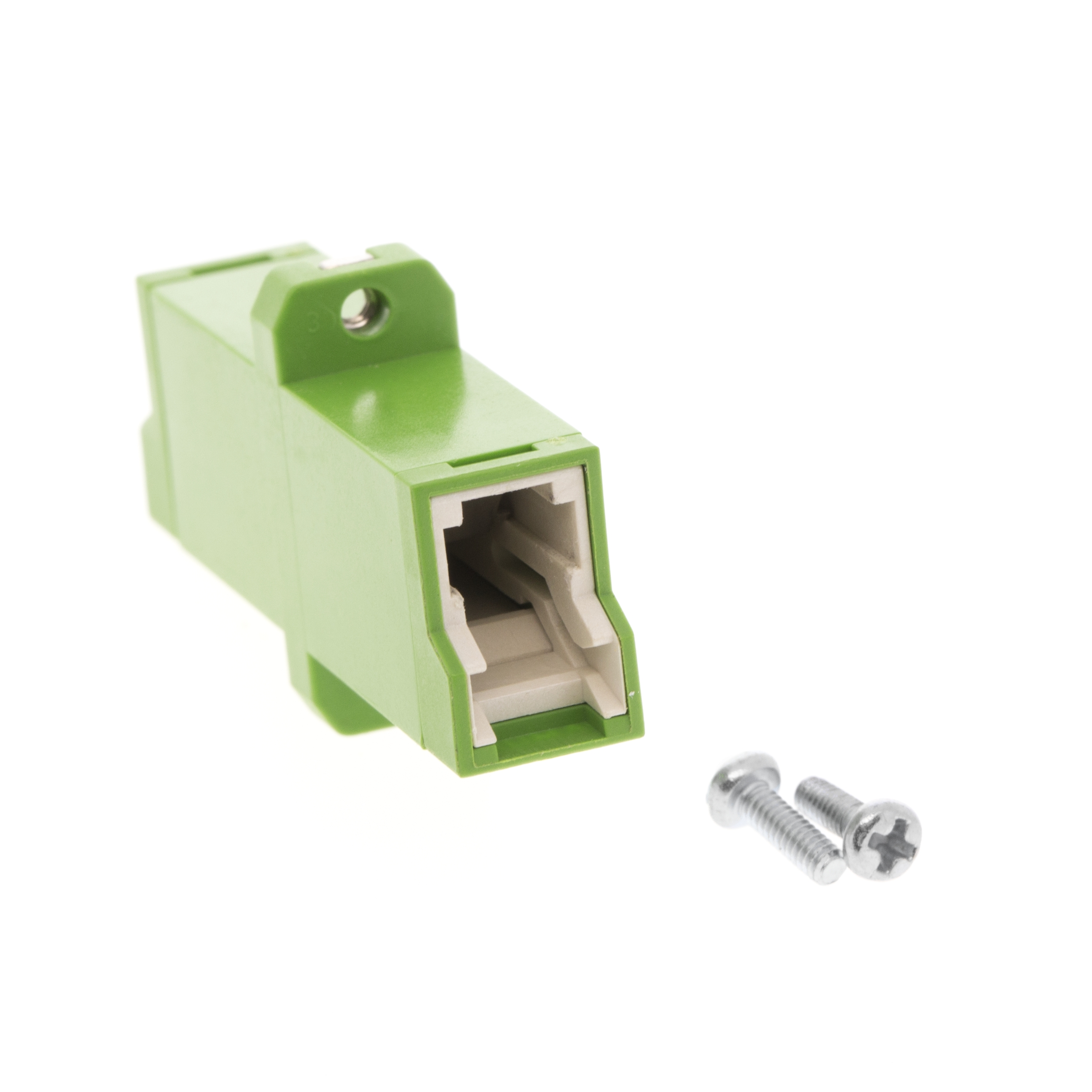

E2000 především APC
Velmi přesný konektor s minimálním vložným útlumem má své místo především v transportních a vysokorychlostích sítích.

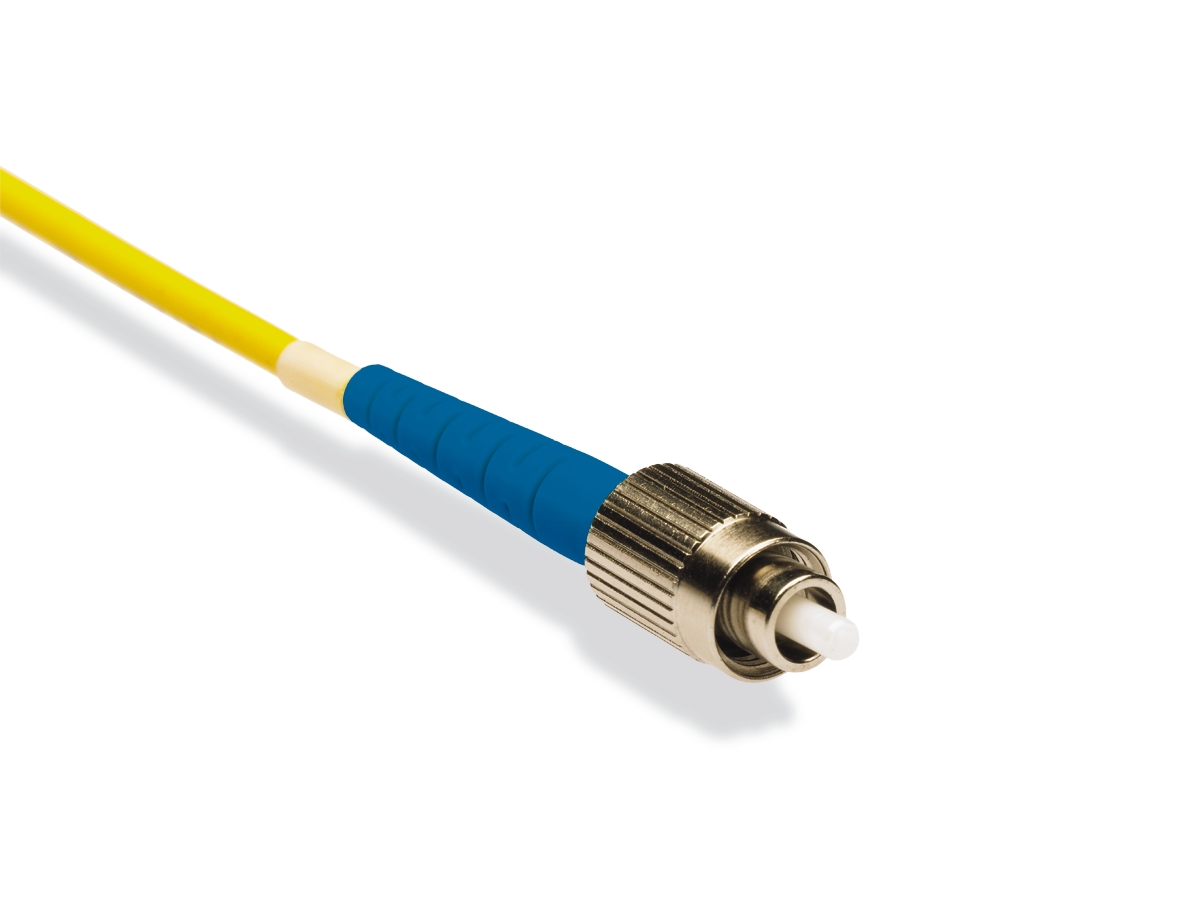

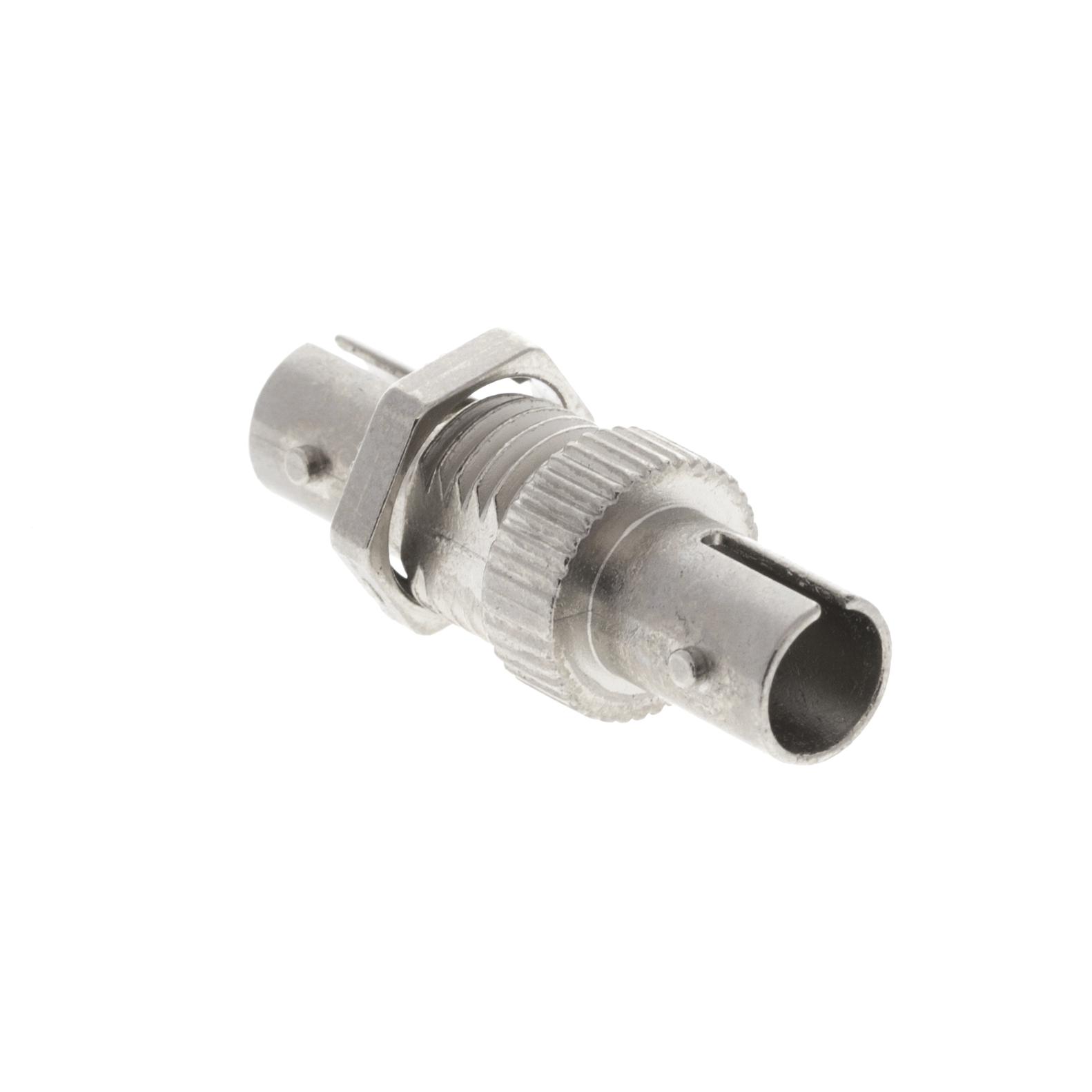

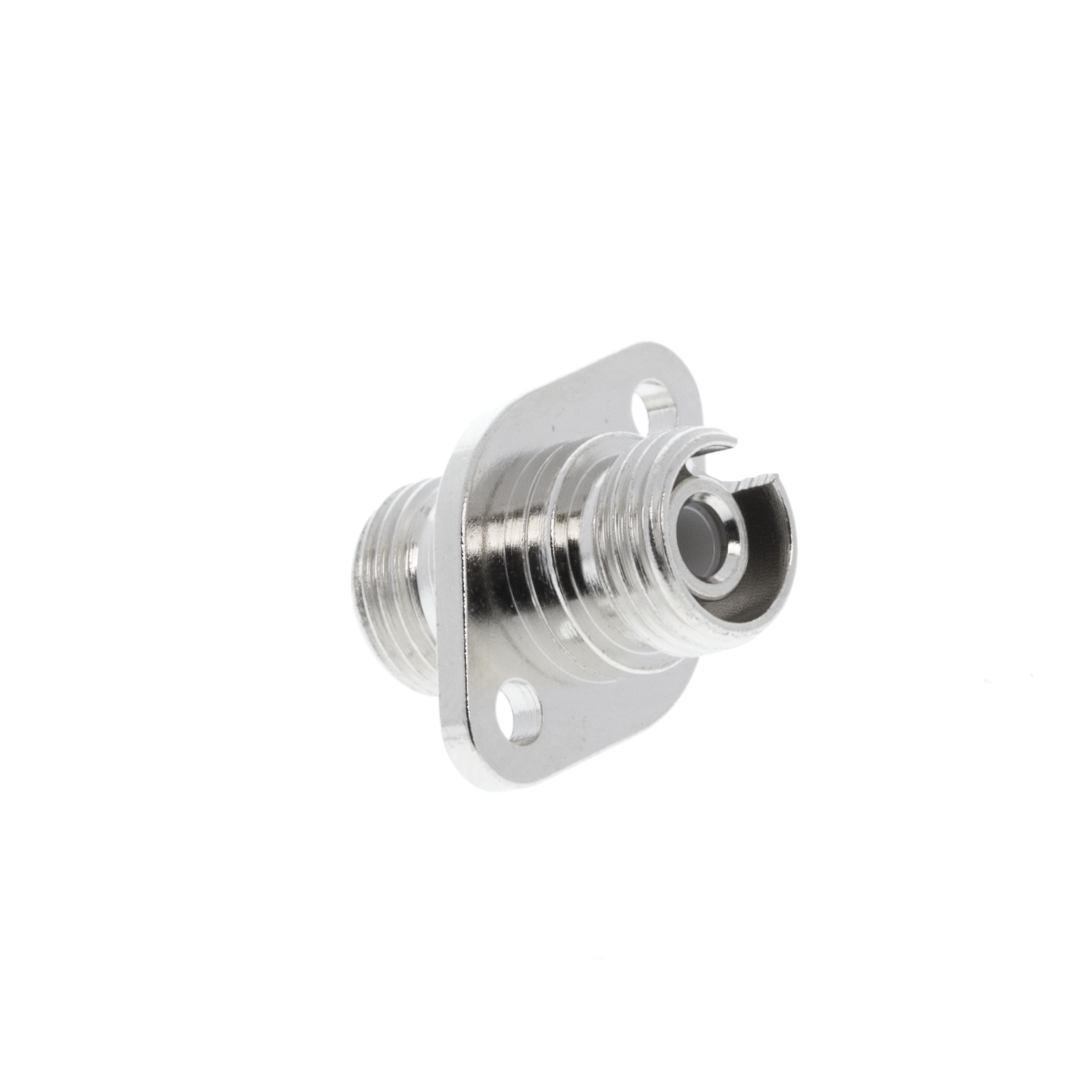

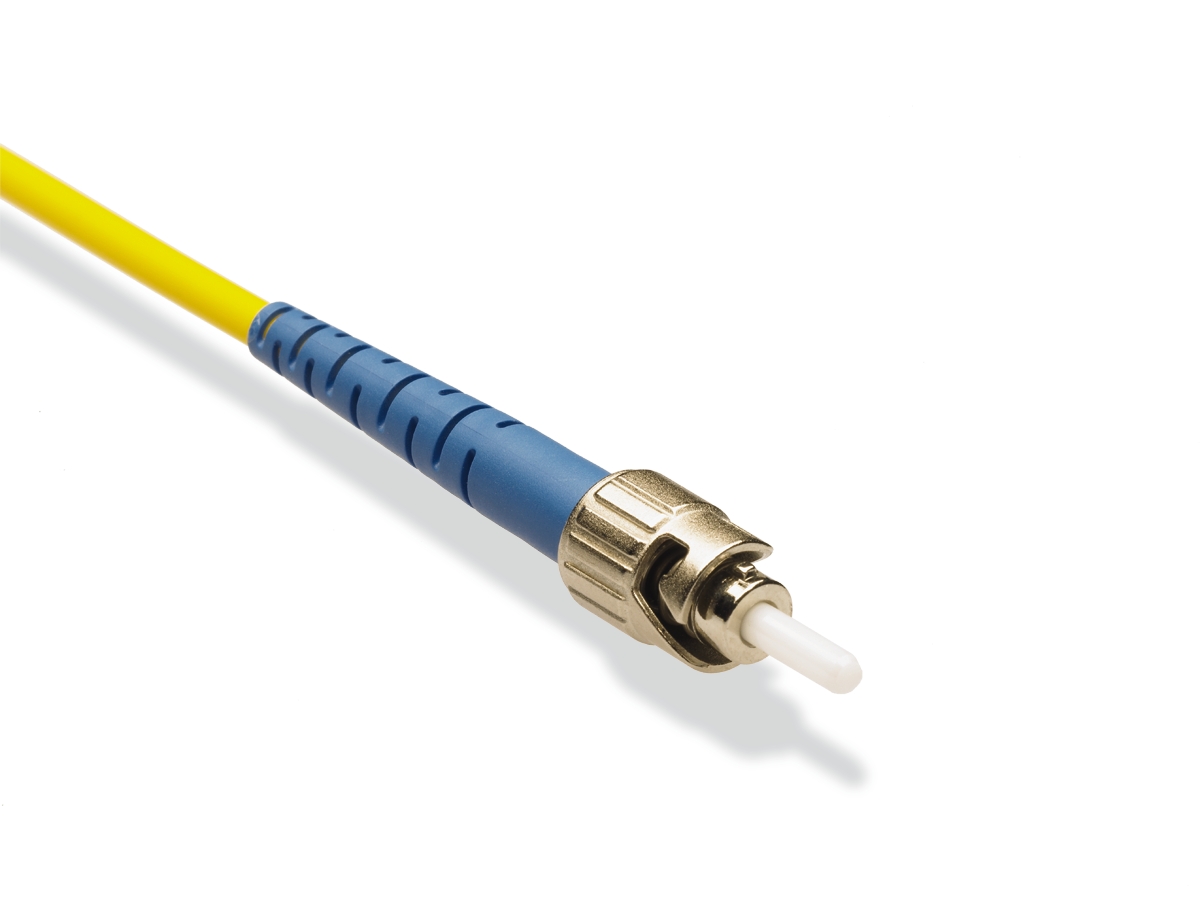

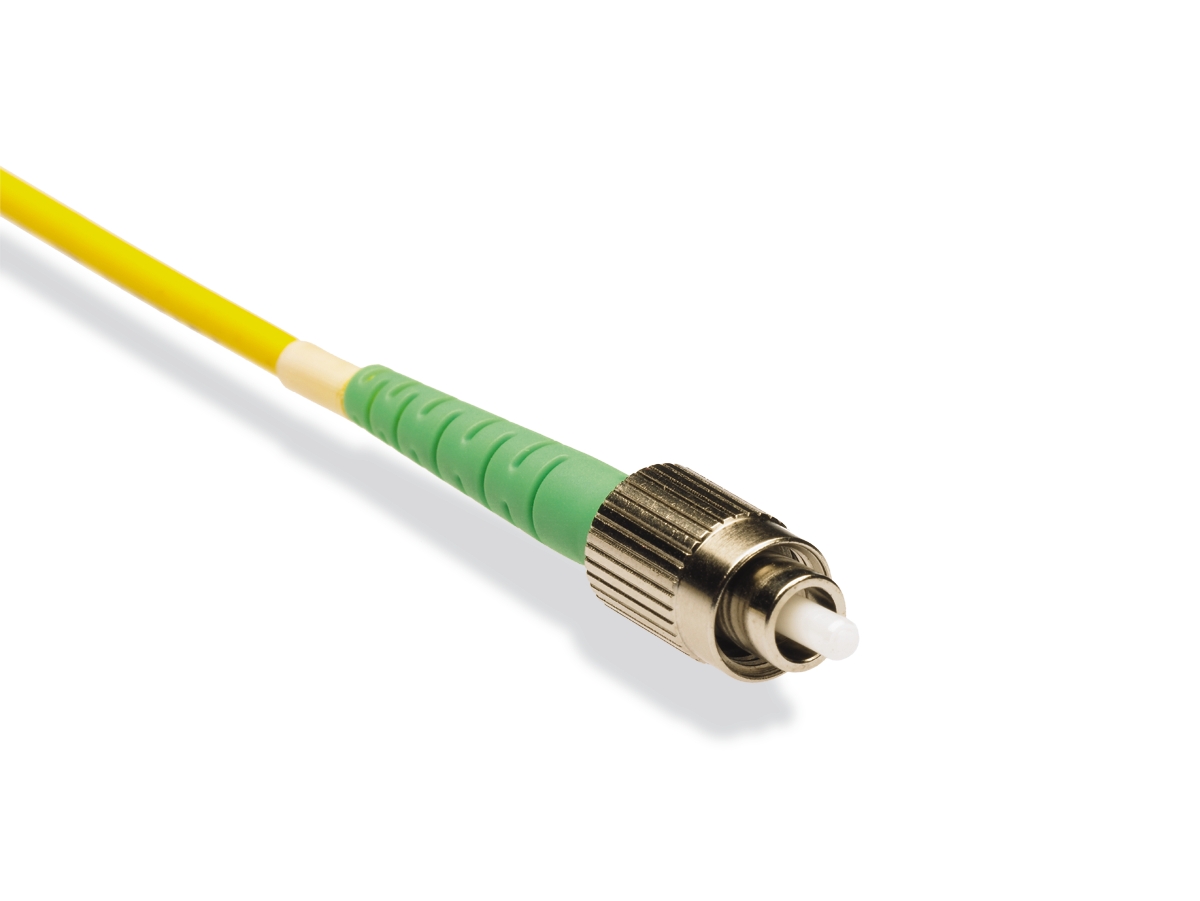

FC (Ferrule Connector, Fiber Channel) a ST (Straight Tip)
Tyto konektory se upevňují pomocí šroubovací matice nebo bajonetovým mechanismem, což je vhodné pro průmyslové řešení nebo do laboratorních podmínek.

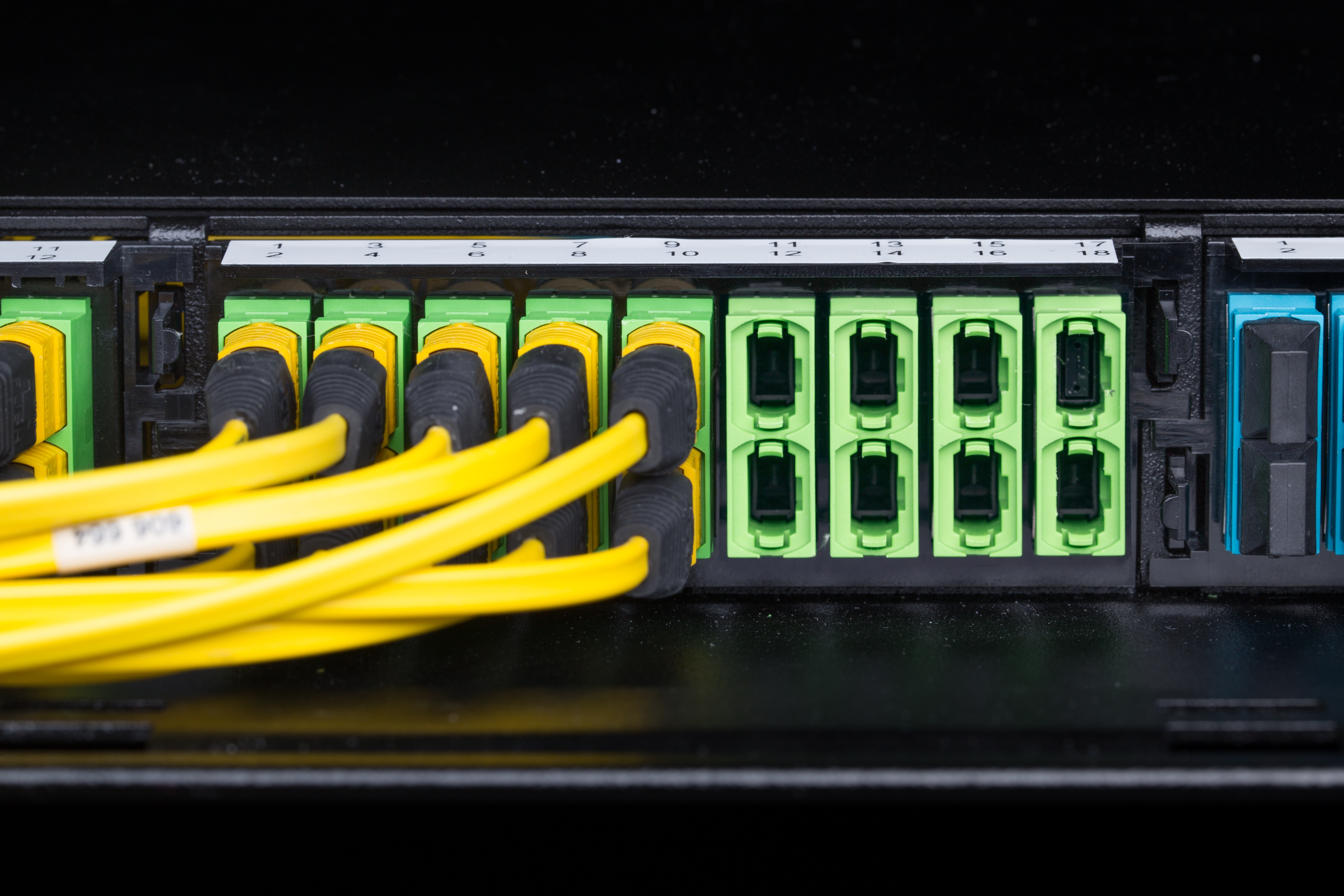

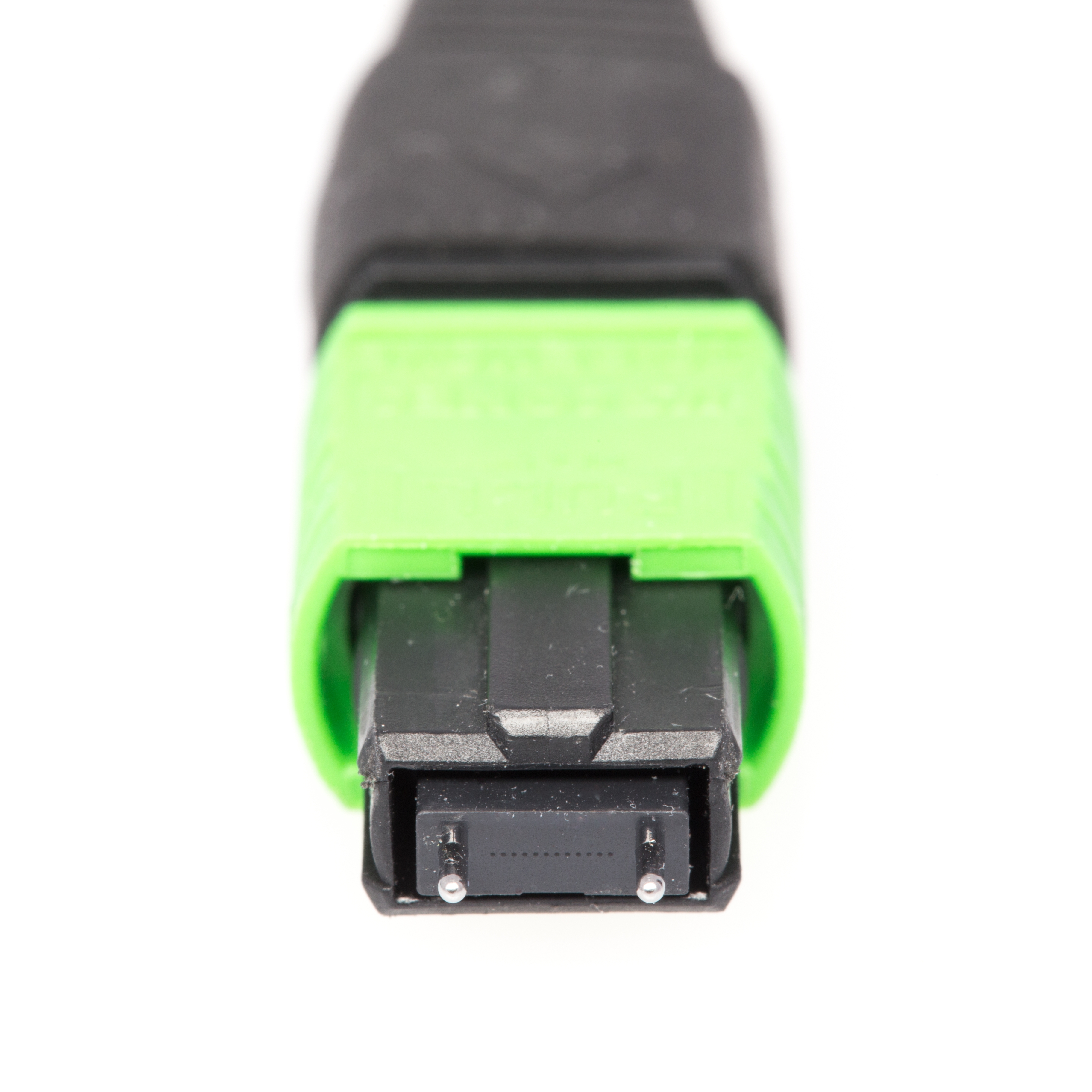

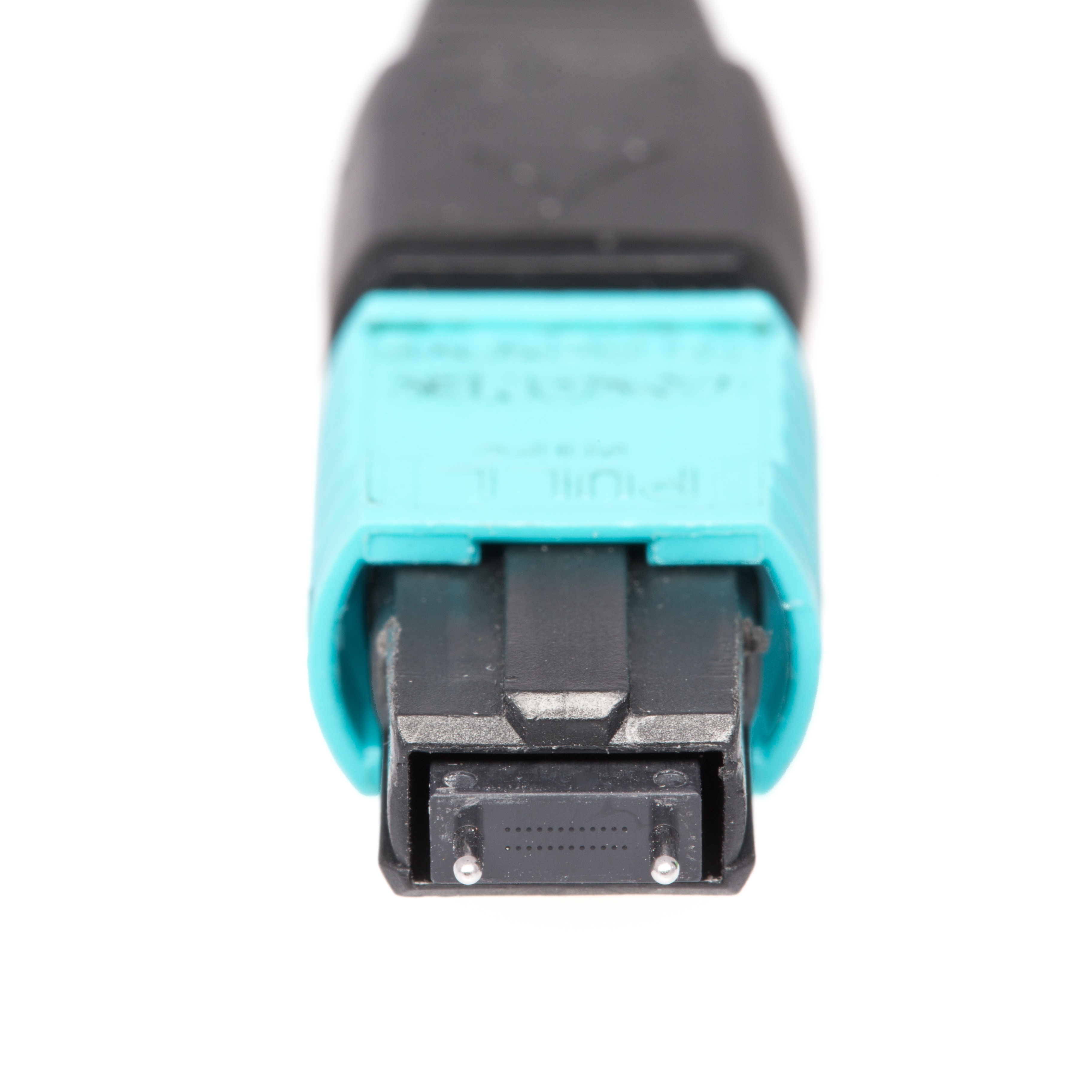

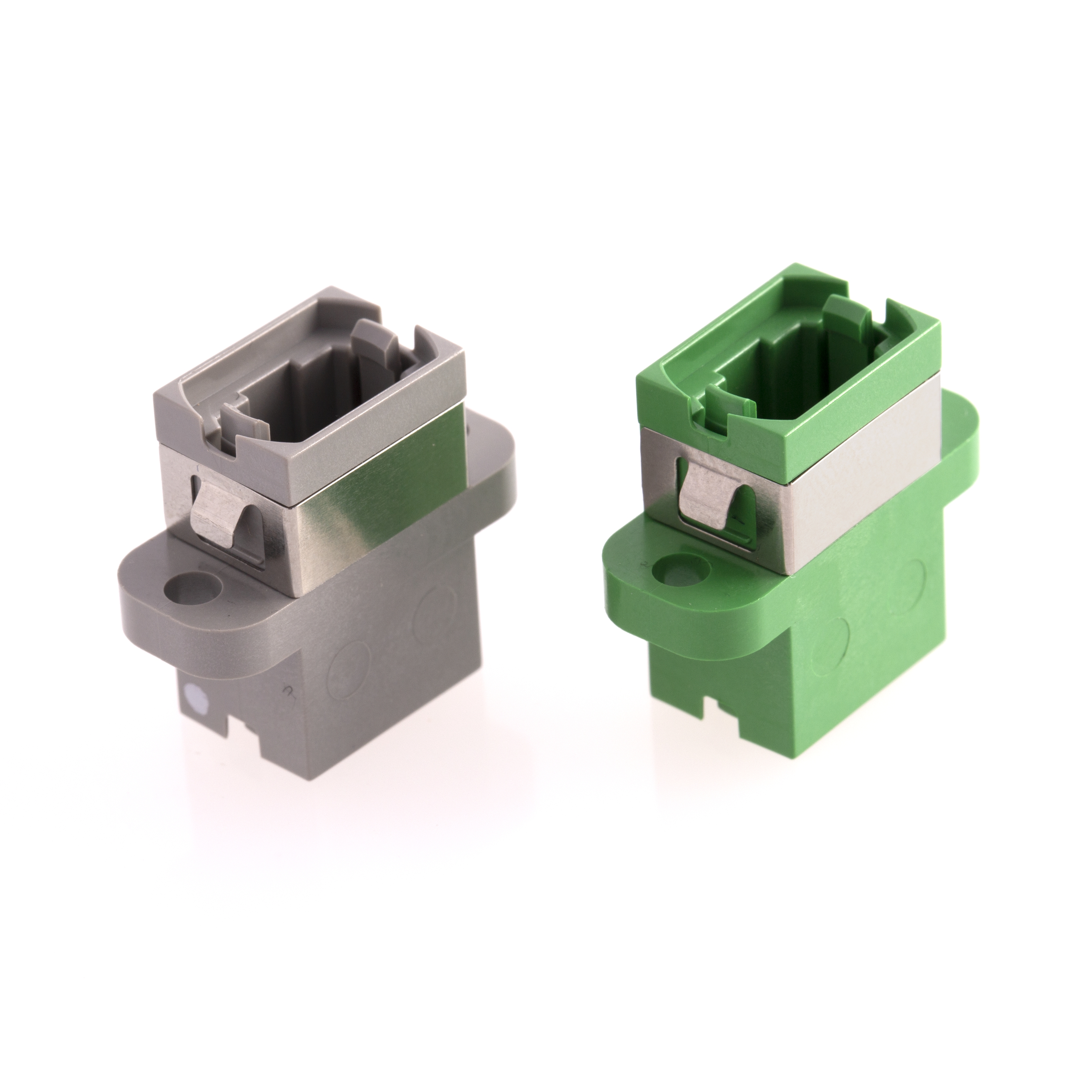

MPO (Multiple-fiber Push-On/Pull-off)
Vícevláknový konektor pro spojení až 32 vláken naráz. Výhodný pro paralelní přenos dat při vysokých rychlostech (40G/100G) i pro datacentra s vysokou hustotou spojení.

Typů konektorů je mnohem více, například pro speciální aplikace, jako je venkovní použití nebo pro velké výkony laserů.



Rovné/ šikmé - UPC/APC
Samotné spojení vláken je zajištěno přesným navedením ferulí konektoru proti sobě a jijich dokonalým kontaktem. Ferule konektorů se dělají ve dvou variantách: "Rovné" s čelem ferule kolmým k ose vlákna (UPC - Ultra Polished Contact). Takové konektory bývají označovány především modrou barvou, ale mohou být i jiné barvy s vyjímkou zelené. Zelená barva je vyhrazena pro konektory "šikmé", které mají čelo ferule broušené a leštěné pod úhlem 8° (APC - Angled Physical Contact). Tím je zajištěna menší odrazivost.

Nikdy nespojujte konektory s rozdílným leštěním. Optické vlastnosti takového spojení jsou nevyhovující a navíc hrozí poškození ferulí konektorů a jejich nutná výměna.

Inspekce a čistota

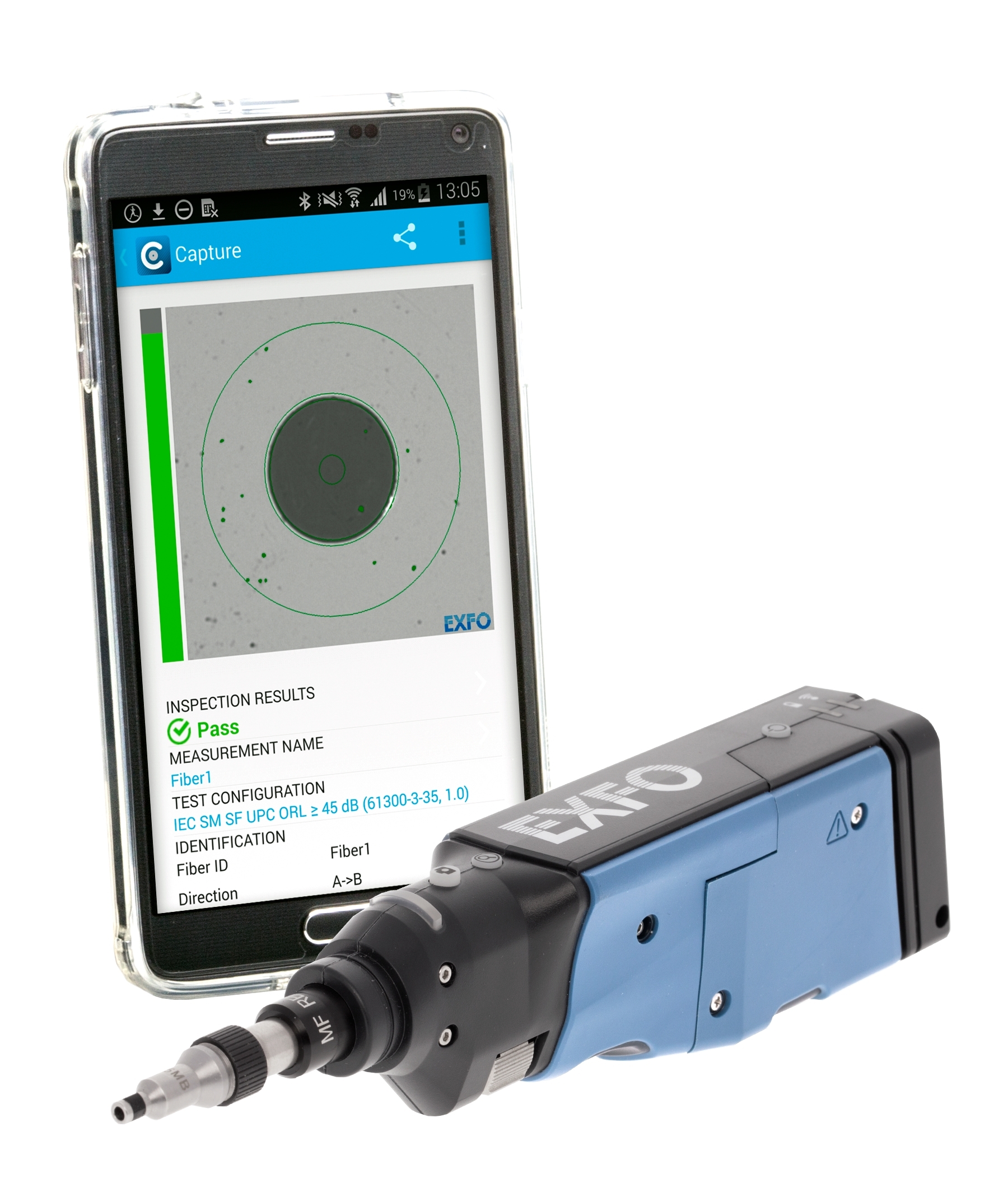

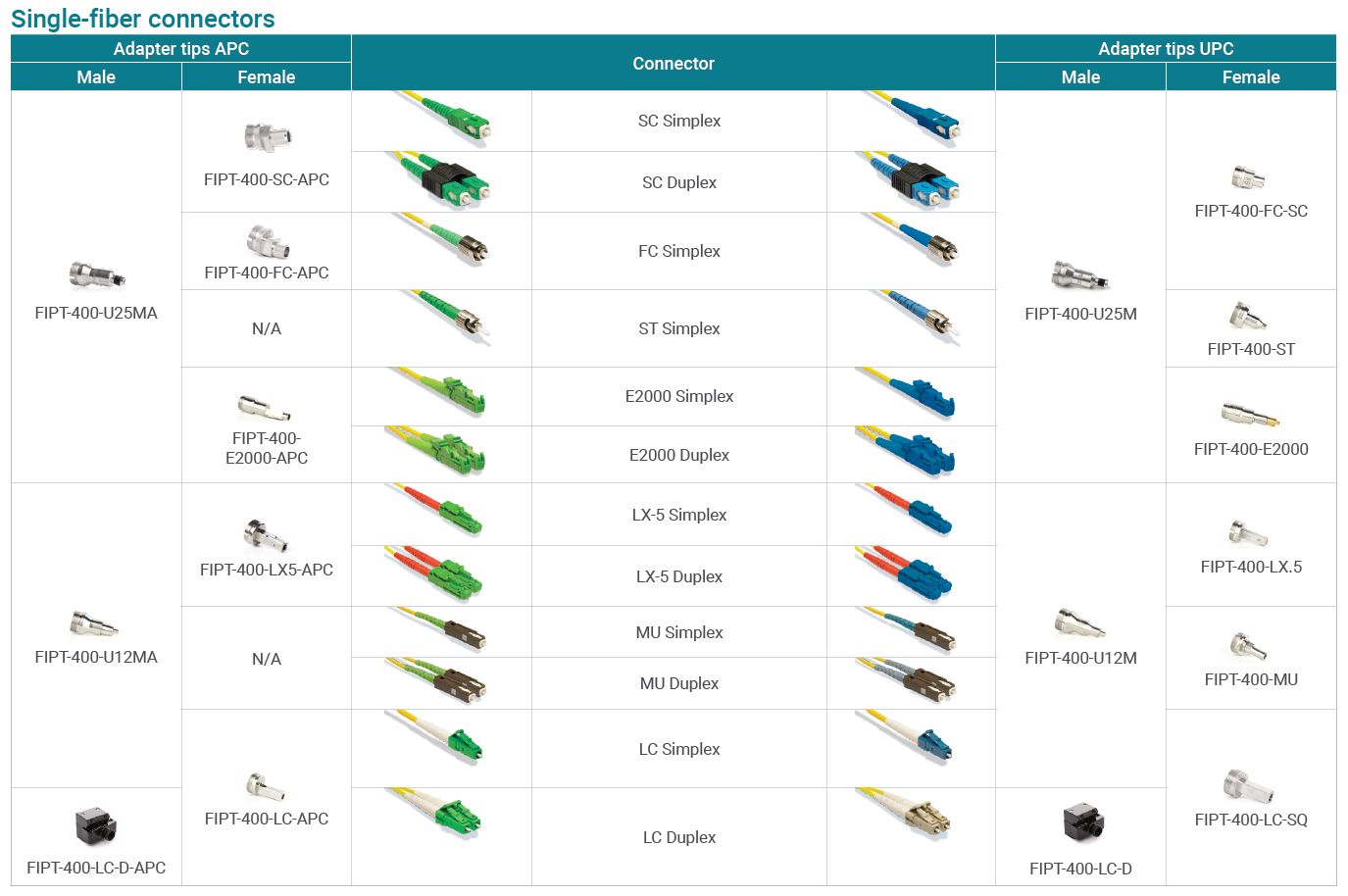

Pro správnou funkci konektorů, minimalizaci ztrát signálu a potlačení odrazů, je nutné konektory udržovat čisté a v co nejlepší kondici. Stav konektoru lze ověřit inspekčním videomikroskopem s příslušným adaptére pro daný typ konektoru.



Související produkty

Pro výše popsané aplikace a standardní situace na síti je vhodná zejména následující měřicí technika:

Chemtronics pero pro čištění vláknové optiky Fiberwash MX
  • Odstraňuje širokou škálu znečištění: prach, oleje, maziva, buffer gel, zeminu, komplexní znečištění, soli a další kontaminanty
  • Bez reziduí s rychlým...
Chemtronics čisticí platforma QbE
  • Kompletní systém pro čištění vláknové optiky – nepotřebuje nakupovat náplně či mechanismus nákladný na údržbu
  • Efektivní „mokré“ či „suché“...
E2000-SANE

Adaptér pro čištění a inspekci konektorů E2000.

Kimberly-Clark Kapesníčky Kim Wipes
  • Suché kapesníčky Kim Wipes (280 ks kapesníčků)
Menda nádobka na isopropylalkohol 0,2 l
  • Pumpa s otočným zámkem, který lze zamknout pouhým pootočením – vhodná pro cestování, bez úniků
  • Vysoce kvalitní polypropylenová pumpa – odolná a...
NTT-AT NEOCLEAN-E Pen Type E3
  • Čisticí pero pro čištění optických konektorů v rozvaděči i na pigtailu/patchcordu s ferulí o velikosti 2,5 mm.
  • Určeno pro konektory SC, FC, ST,...
NTT-AT NEOCLEAN-M1
  • Čistící pero pro vícevláknové konektory MPO, MTP®
  • Až 24 vláken v jediném konektoru
  • Rovné i šikmé leštění konektoru UPC/APC
  • Pro...
Stlačený vzduch Chemtronics 152a Blast ES1029E
  • Vhodný pro čištění spojovacích adaptérů optických konektorů
  • Objem 400 ml
  • Bezpečný pro plast
  • Extra čisticí síla
  • 100% ultra...
EXFO Inspekční videomikroskop — FIP-430B
  • Inspekční videomikroskop pro kontrolu optických konektorů
  • Plně automatizovaný proces včetně automatického zaostření
  • Provoz bez obrazovky díky LED indikaci...
EXFO Inspekční videomikroskop — FIP-435B
  • Bezdrátový inspekční videomikroskop pro kontrolu optických konektorů
  • Plně automatizovaný proces včetně automatického zaostření
  • Kompletně bezdrátový...

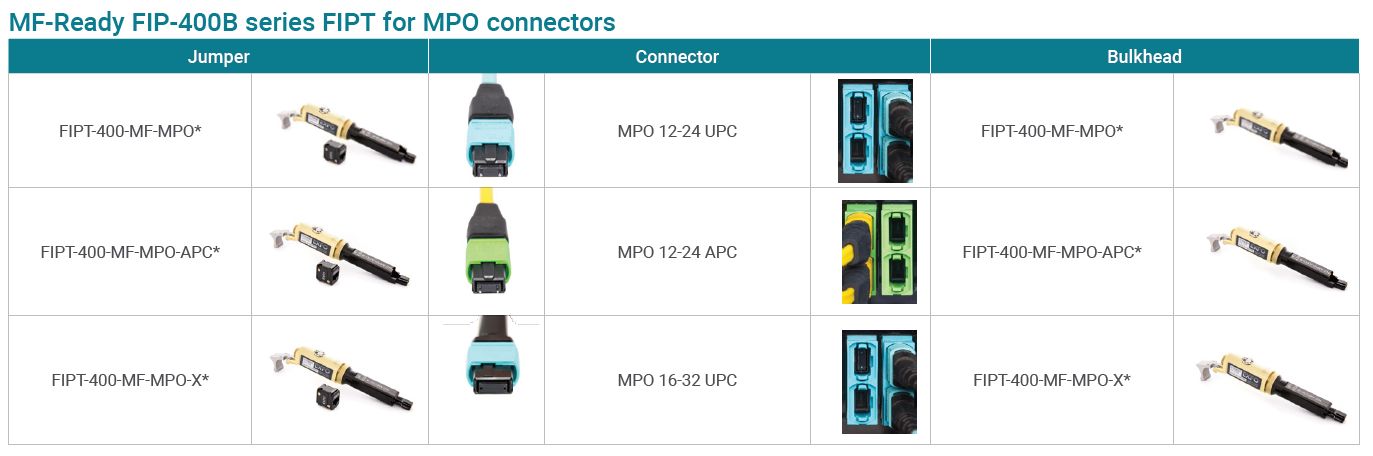

EXFO Adaptér pro multifiber konektory FIPT-400-MF
  • Plně automatický adaptér pro vícevláknové konektory, vyhodnocení ve třech krocích
  • Kompatibilní s inspekčními videomikroskopy EXFO FIP-400B (WiFi i USB)
  • ...

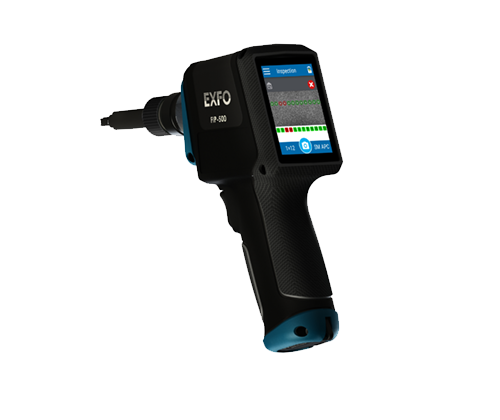

EXFO inspekční videomikroskop - FIP-500
