WDM Filtr pro měření metodou OTDR nejen v sítích typu PON a to za provozu, na "živé síti". Filtr zadržuje vlnové délky v pásmu 1260-1581 nm a umožňuje prověřit síť měřidlem OTDR na vlnové délce 1625 nm (propustné pásmo 1600 - 1660 nm).

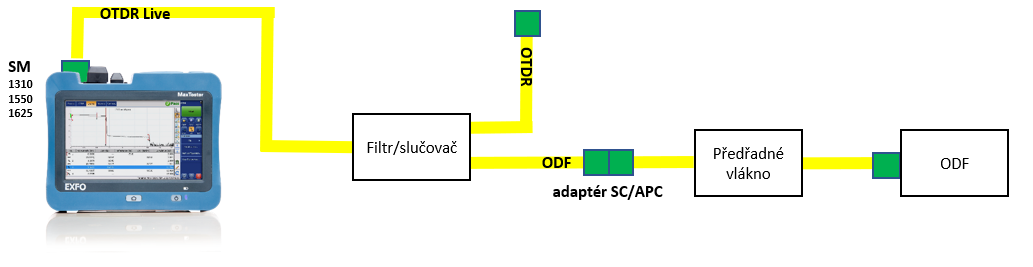

Pokud vlastníte reflektometr OTDR nebo iOLM/OTDR se třemi vlnovými délkami 1310/1550/1625 nm na jednom portu, je nutné měřidlo před připojením na živou síť s provozem ochránit. Případně hrozí, že silný laser přenosového systému z živé sítě poškodí citlivý fotodetektor (APD) v optickém reflektometru. Pokud tomu chcete zabránit, musíte mezi reflektometr a měřenou síť vložit ochranný filtr, který zablokuje provozní signál ze sítě (např. 1310 nm, 1550 nm, vše < 1600 nm) a propustí jen měřicí signál OTDR 1625 nm (vše > 1600 nm).

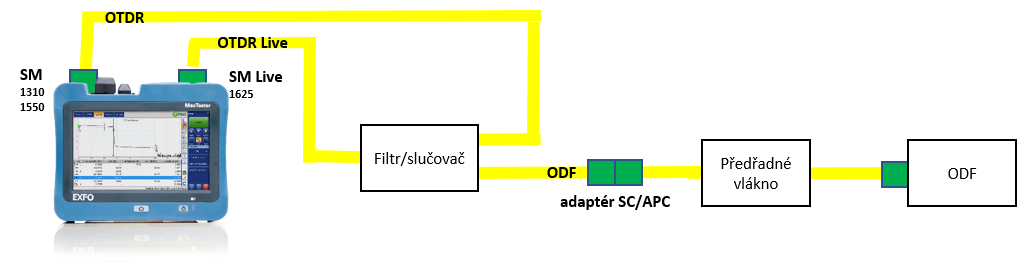

WDM filtr je s výhodou užíván jako slučovač dvou měřicích portů SM (1310, 1550 nm) a SM Live (1625nm) pro měřidla OTDR EXFO MAX-730C-SM2 a MAX-715B-SM2. Při použití filtru je možné síť měřidlem OTDR proměřit všemi třemi vlnovými délkami (1310, 1550, 1625 nm) najednou, bez přepojování předřadného vlákna do jednotlivých měřicích portů a uložit měření na vlnových délkách 1310, 1550, 1625 nm do jednoho souboru EXFO TRC (*.trc). Pro využití této funkcionality je nutná aktuální verze softwaru v měřidle (od verze "system image 2.9", návod aktualizace měřidla). Filtr lze použít s jakýmkoli měřidlem OTDR, které je vybaveno standardním měřicím portem (1310, 1550 nm) a filtrovaným portem 1625 nm.
