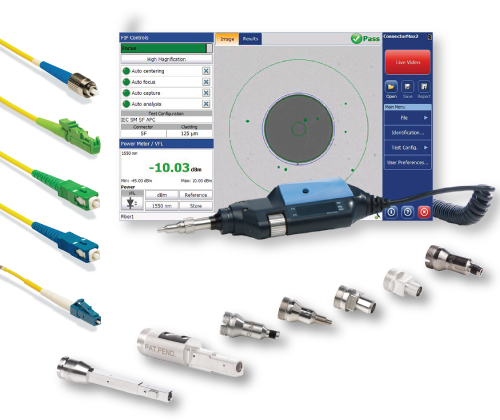

EXFO Výhodná sada - videomikroskop — FIP-430B KIT

  • Cena 39 895 Kč včetně příslušenství (do vyprodání zásob)
  • Včetně adaptérů pro konektory SC/APC, SC/UPC, E2000/APC, FC/UPC, LC/UPC
  • Plně automatizovaný proces včetně automatického zaostření
  • Integrovaná analýza čela konektoru (IEC nebo vlastní standardy)
  • Plnohodnotné možnosti generování protokolů o inspekci
Produkt je dostupný i v E-shop.

EXFO Výhodná sada - videomikroskop — FIP-430B KIT

Digitální videomikroskop pro jednoduchou inspekci konektorů v rámci provozu při zachování nejvyšších požadavků na bezpečnost práce.

Inspekční videomikroskop umožňuje kontrolu optických konektorů pro odhalení nečistot a poškození ferule. Digitální sondu s 5Mpix CMOS snímačem lze připojit přes USB k libovolnému PC, k měřicím platformám a přístrojům EXFO nebo k samostatnému displeji MAX-FIP.

Model FIP-430B je nejvyšší model inspekčních videomikroskopů připojitelných přes USB.

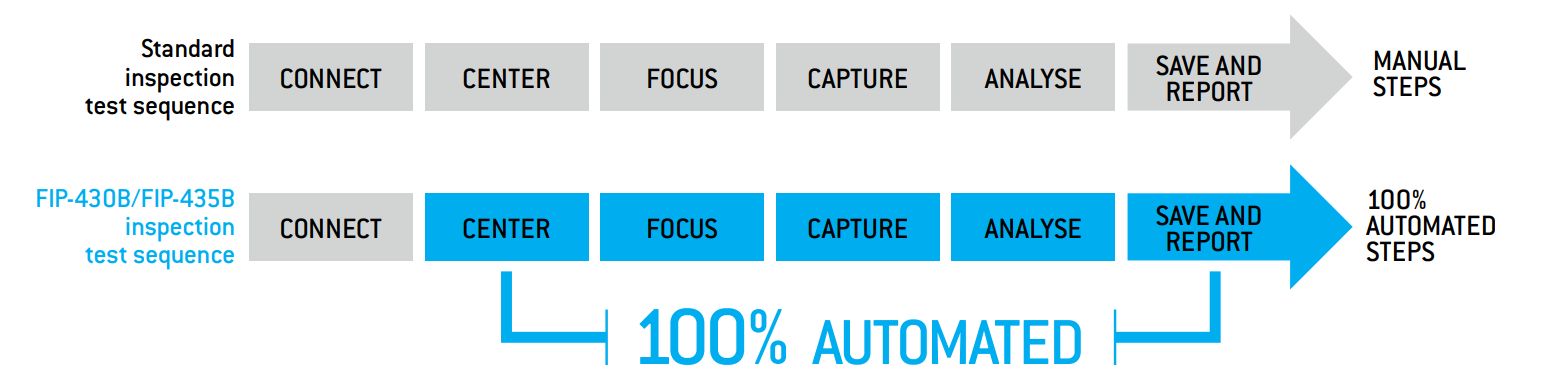

Plně automatizovaný videomikroskop po připojení optického konektoru okamžitě vystředí vlákno, zaostří obraz, zachytí snímek, provede PASS/FAIL analýzu dle zadaných parametrů (například IEC standardů), data uloží a vytvoří PDF protokol o kontrole. To vše během 7 sekund bez zásahu uživatele.

100% automated
Tři stupně přiblížení umožňují detailní pohled na vlákno ale i zobrazení větší plochy konektoru.

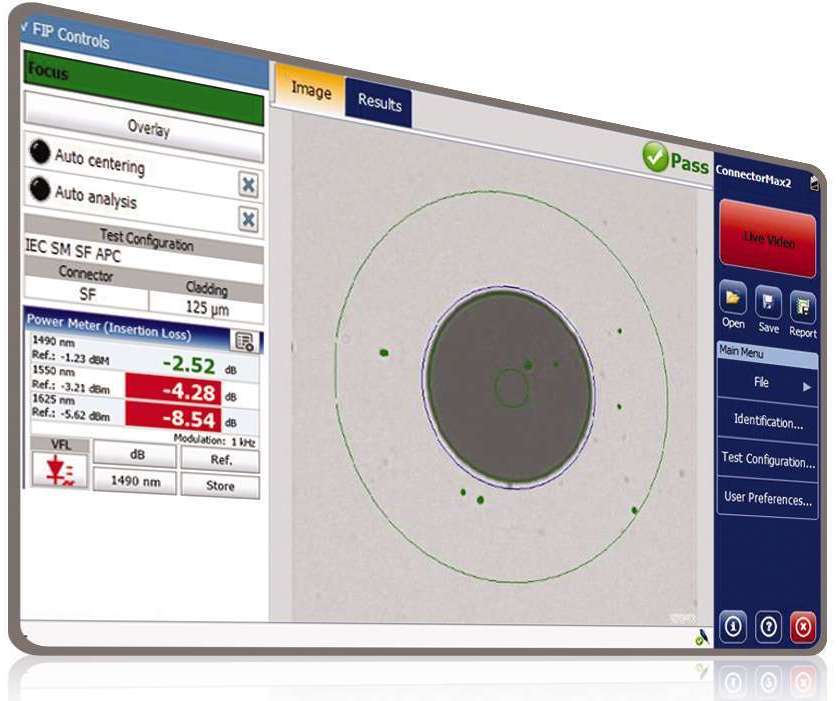

software ConnectorMax2

Pro jednoznačné posouzení kvality a stavu je nutné přesně změřit velikost a umístění jednotlivých nečistot, škrábanců a ostatních poškození konektoru a pomocí software je automaticky porovnat se standardy IEC O každé kontorle je možné ihned vytvořit protokol v PDF.

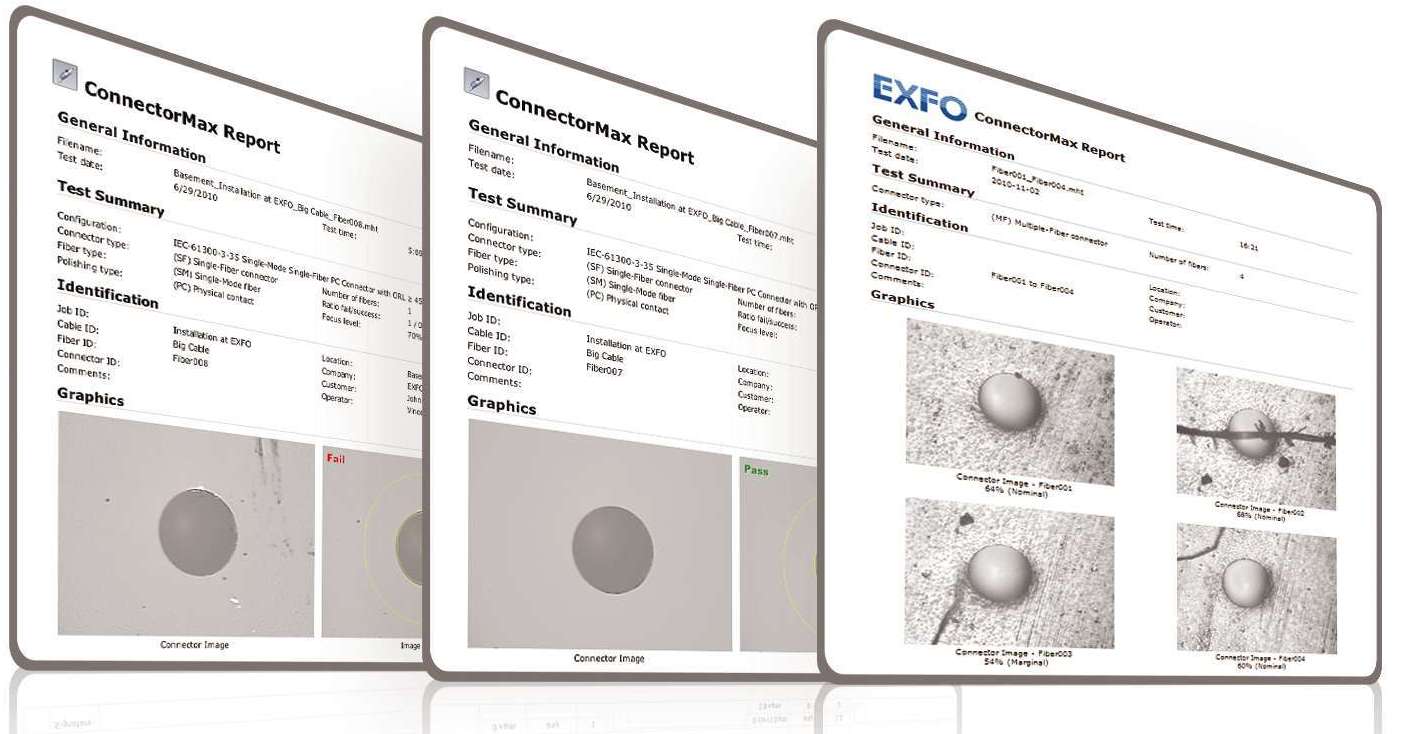

protokol o kontrole konektoru



Důležitý parametr je bezpečnost techniků při inspekci. Technik nepřichází do přímého kontaktu s optickým zářením, které může nevratně poškodit zrak !!!

Videomikroskop je dostupný včetně širokého množství příslušenství (adaptérů) pro jednotlivé typy konektorů.
Zde naleznete všechny běžné adaptéry pro mikroskop, ale je možné dodat adaptéry i na speciální konektory včetně vícevláknových.


TestFlow
Využijte automatizaci měřicích postupů pomocí systému TestFlow i s videomikroskopem FIP-430B. Díky připojitelnosti videomikroskopu k různým platformám (PC, měřicí přístroj) můžete přehledně realizovat testy konektorů, a to i mimo definované pořadí, bez obavy z vynechání některého konektoru.

Obsah balení:

Inspekční videomikroskop FIP-430B
Sada adaptérů pro optické konektory:
- FIPT-400-SC-APC: SC APC tip for bulkhead adapter
- FIPT-400-U25MA: Universal patchcord tip for 2,5 mm ferrules APC
- FIPT-400-E2000-APC: E2000 APC tip for bulkhead adapter
- FIPT-400-U25M: Universal patchcord tip for 2,5 mm ferrules UPC
- FIPT-400-FC-SC: FC-SC/UPC for bulkhead adapter
- FIPT-400-U12M: Universal patchcord tip for 1,25 mm ferrules UPC
- FIPT-400-LC-L: Extended LC/PC for bulkhead adapter
- FIPT-BOX: Compartmented plastic case for tips



Produkt manažer:

Marcel Mondočko
Technický špecialista predaja
Petr Kormaňák
Servis a technická podpora


Datasheet

název typ kB
exfo_spec-sheet_fip-400b-series_v7_en pdf 4.22M

Manuály - Dostupné po přihlášení.

Software & download - Kompletní ponuka softvéru je dostupná po přihlášení.

Příslušenství

FIPT-400-E2000-APC

Výměnný adaptér pro inspekci optických konektorů.

FIPT-400-E2000-APC je adaptér pro konektory E2000 s šikmým leštěním APC v průchodkách.

FIPT-400-FC-SC

Výměnný adaptér pro inspekci optických konektorů.

FIPT-400-FC-SC je adaptér pro konektory FC a SC s rovným leštěním UPC v průchodkách.

FIPT-400-FC_APC

Výměnný adaptér pro inspekci optických konektorů.

FIPT-400-FC-APC je adaptér pro konektory FC s šikmým leštěním APC v průchodkách.

FIPT-400-SC-APC

Výměnný adaptér pro inspekci optických konektorů.

FIPT-400-SC-APC je adaptér pro konektory SC s šikmým leštěním APC v průchodkách.

FIPT-400-ST

Výměnný adaptér pro inspekci optických konektorů.

FIPT-400-ST je adaptér pro konektory ST s rovným leštěním UPC v průchodkách.

FIPT-400-U12M

Výměnný adaptér pro inspekci optických konektorů.

FIPT-400-U12M je univerzální adaptér pro konektory s 1,25mm ferulí a rovným leštěním UPC na patchcordu. Například LC/UPC,...

FIPT-400-U12MA

Výměnný adaptér pro inspekci optických konektorů.

FIPT-400-U12MA je univerzální adaptér pro konektory s 1,25mm ferulí a šikmým leštěním APC na patchcordu. Například...

FIPT-400-U25M

Výměnný adaptér pro inspekci optických konektorů.

FIPT-400-U25M je univerzální adaptér pro konektory s 2,5mm ferulí a rovným leštěním UPC na patchcordu. Například SC/UPC,...

FIPT-400-U25MA

Výměnný adaptér pro inspekci optických konektorů.

FIPT-400-U25MA je univerzální adaptér pro konektory s 2,5mm ferulí a šikmým leštěním APC na patchcordu. Například...

Menda nádobka na isopropylalkohol 0,2 l
  • Pumpa s otočným zámkem, který lze zamknout pouhým pootočením – vhodná pro cestování, bez úniků
  • Vysoce kvalitní polypropylenová pumpa – odolná a...
NTT-AT NEOCLEAN-E Pen Type E1
  • Čisticí pero pro čištění optických konektorů v rozvaděči i na pigtailu/patchcordu s ferulí o velikosti 1,25 mm.
  • Určeno pro konektory LC a MU
  • ...
NTT-AT NEOCLEAN-E Pen Type E3
  • Čisticí pero pro čištění optických konektorů v rozvaděči i na pigtailu/patchcordu s ferulí o velikosti 2,5 mm.
  • Určeno pro konektory SC, FC, ST,...
NTT-AT Čisticí kazeta CLETOP-S typ B
  • Čisticí kazeta CLETOP-S, Typ B
  • Určená na konektory LC, MU, MT-RJ/MTP Female.
EXFO Adaptér pro multifiber konektory FIPT-400-MF
  • Plně automatický adaptér pro vícevláknové konektory, vyhodnocení ve třech krocích
  • Kompatibilní s inspekčními videomikroskopy EXFO FIP-400B (WiFi i USB)
  • ...
EXFO FIP Tip Adapter
  • Patchcordy
  • Bulkhead adaptéry
  • APC a UPC
  • Jednotlivá vlákna
  • Multivlákna
