FTTx KIT

Ověření kvality FTTx přípojky + certifikace poskytované služby:

Ať už při instalaci a aktivaci přípojek FTTx nebo při lokalizaci poruch přípojek FTTx, vám tato sada poskytne vše potřebné pro zdárné dokončení vaší práce.
Kombinace tří měřicích přístrojů EXFO a čisticího pera Neoclean vám umožní kontrolu a případné vyčištění optických konektorů, změření parametrů optického přípojky a změření rychlosti datového připojení.
Měřicí sada je dodávána ve dvou variantách:

1. Je optická trasa správně nainstalovaná? Není na trase špatný svar nebo ohyb?

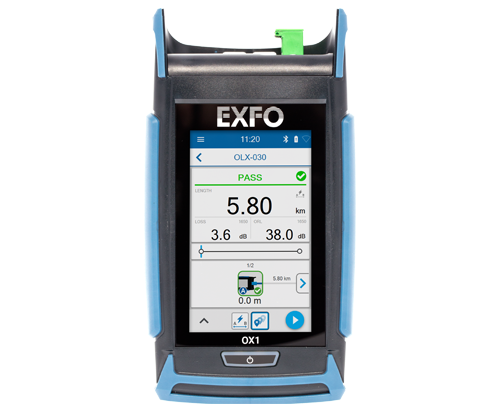

Vše během chvilky odhalí optický multimetr EXFO Optical Explorer OX1.

Optical Explorer OX1 změří délku vlákna, vložný útlum a útlum odrazu a lokalizuje poruchy použitím EXFO patentu Fault Xplorer^TM. To vše provede během jediného měření bez složitého nastavování a to v rekordním čase pod tři vteřiny.
Pro doplňkové měření poslouží zabudované měřidlo optického výkonu a zdroj záření.

- Tester pro každodenní VÝSTAVBU a SERVIS
- Rychlé vyhodnocení přípojek
- Lokalizace událostí – EXFO Fault Xplorer^TM
- Automatizace postupů pomocí TestFlow

Pro výstavbu a měření nenasvícených vláken bez provozu je vhodná verze OX1-I, která měří na vlnových délkách 1310/1550 nm.
EXFO OX1-I
Pro údržbu a servis je vhodná verze OX1-M, která měří na filtrovaném portu 1650 nm.
EXFO OX1-M

2. Zjistili jste vysoké hodnoty odrazu na trase nebo zvýšený útlum na konektorových spojeních?

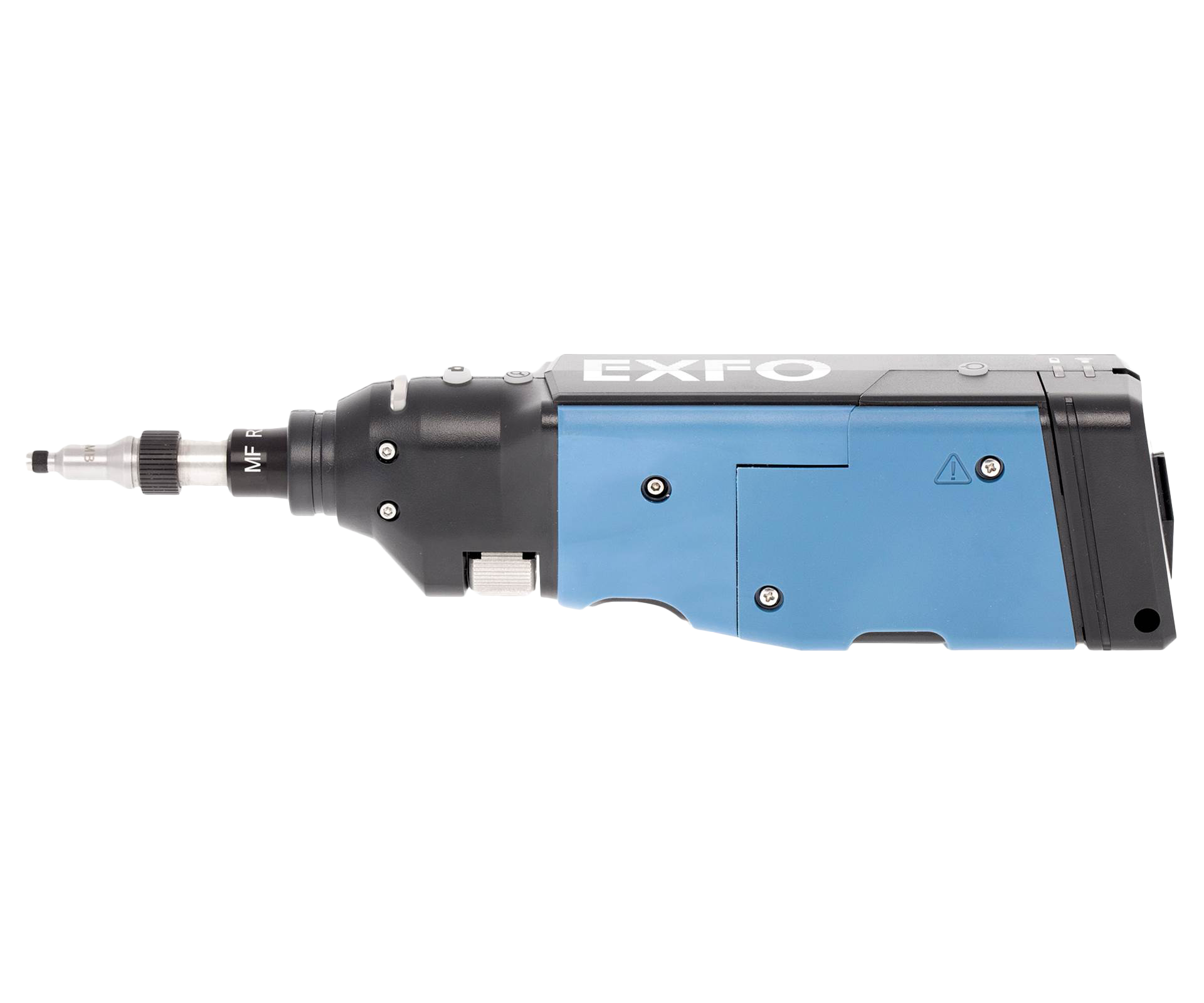

Inspekční videomikroskop EXFO FIP-435B stav konektoru a jeho čistotu a prověří a Neoclean případně snadno vyčistí.

Bezdrátový inspekční videomikroskop umožňuje kontrolu optických konektorů pro odhalení nečistot a poškození ferrule.
Přes Wi-fi připojíte k mobilním zařízením s iOS nebo Android a pomocí aplikace EXFO ConnectorMax2 mobile plně využíváte všech funkcí mikroskopu:

- odhalení znečištěných/poškozených konektorů na patchcordu (male) i patchpanelu (female)
- tři stupně přiblížení
- automatické centrování vlákna
- automatické zaostření a zachycení snímku
- automatické vyhodnocení PASS/FAIL podle IEC/IPC a ukládání protokolu o kontrole ve formátu PDF

EXFO FIP-435B

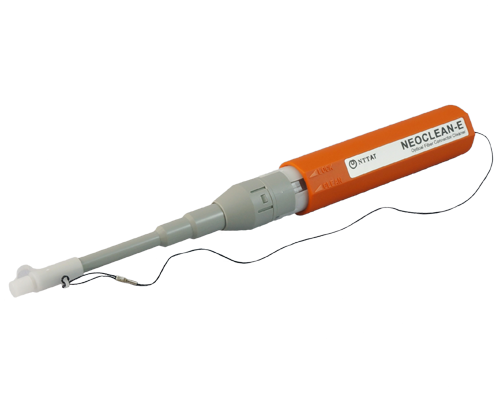

Neoclean vyčistí čelo optického konektoru jedním stisknutím jak na patchcordu (male), tak v průchodkách a patchpanelech (female).
Bez problémů si poradí s rovným i šikmým leštěním konektoru (UPC/APC).

Pro konektory s 2,5mm ferulí (např FC, SC, E2000) je určena verze Neoclean E3.
NTT-AT Neoclean E3

Pro konektory s 1,25mm ferulí (např LC, MU) je určena verze Neoclean E1.
NTT-AT Neoclean E1

3. Pokud je optická trasa v pořádku, pak zbývá změřit a certifikovat rychlost datového připojení.

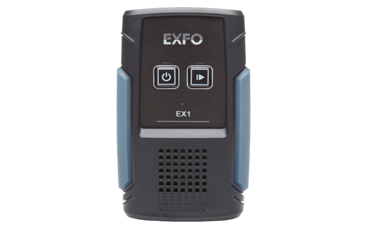

O to se postará certifikační tester připojení k internetu EXFO EX1.

Tento certifikační tester připojení s dedikovaným hardwarem a algoritmem Speedtest® od Ookla® ve spojení s vaším mobilním zařízením s iOS nebo Android poskytne opakovatelné a spolehlivé výsledky při každém měření.
O certifikaci přípojky lze na místě vystavit protokol v pdf a zaslat jej zákazníkovi.
Měření je možné na rozhraní 10/100/1000 Mbit/s, Optical 1GE SFP a WiFi 802.11 ac/a/b/g/n.
Součástí je i analýza síly signálu WiFi a vykreslení kanálové mapy (pásma 2,4 GHz a 5 GHz).

- Měření rychlosti datové přípojky
- Dedikovaný HW (FPGA čip)
- Wifi kanálová mapa (2,4 a 5GHz)
- Rychlosti až 1Gbit/s včetně RJ45, SFP, Wifi

EXFO EX1
