Bridgetech - vstupní RF karta 258: pozemní/kabel

VB258 nabízí 4 nezávislé RF vstupy, které umožňují monitorování a analýzu RF toků, jak se vyskytují v pozemních a kabelových architekturách, přičemž systém nabízí jeden RF vstup ve výchozím nastavení a další tři aktivací licence. Podporované formáty jsou DVB-T/T2, ATSC1.0/ATSC3.0, DVB-C, QAM-B a ISDB-T. Až dva moduly VB258 lze umístit do jednoho šasi pro 8 nezávislých RF vstupů. Každý RF vstup je dále schopen cyklického provozu, aby bylo možné monitorovat plnofrekvenční rastr, jak se obvykle vyskytuje v kabelových sítích DVB-C/QAM-B. VB258 doplňuje VB120 a nabízí klíčové monitorovací funkce, jako je analýza TR 101 290, IP multicast monitorování, HLS/M-DASH monitorování, TS nahrávání, RF analýza a SRT reléové operace. Tato druhá vlastnost – přenos SRT – je zvláště zajímavá, protože umožňuje konverzi jakéhokoli přijatého RF toku na tok IP/UDP, který je pak zpřístupněn prostřednictvím standardu SRT. SRT (Secure Reliable Transport) umožňuje spolehlivé streamování UDP napříč médii internetového typu a díky tomu je možné získat centrální přístup k streamům, které by jinak byly obtížně dostupné.

Technické parametry:

•   4 RF vstupy 75 ohm  Fkonektor
•   50 ohmový SMA vstup GPS 1 puls za sekundu
•   Jeden červený/zelený LED indikátor synchronizace TS na RF vstup

Režim DVB-T a DVB-T2:

•   Podporuje DVB-T EN 300 744 a DVB-T2 EN 302 755
•   Frekvenční rozsah 42 MHzaž 1002 MHz
•   Rozsah symbolů 0,7 Msym/s až 7,2 Msym/s
•   Podporovány všechny verze DVB-T2: 1.1.1, 1.2.1, 1.3.1 a 1.4.1
•   Šířka pásma kanálu: 5/6/7/8 MHz
•   Schopnost Round-robin napříč více PLP v rámci jedné frekvence
•   Výkonová úroveň kanálu RF
•   Chybovost modulace – MER(L1)
•   Poměr signálu/šum – SNR
•   Posun středové frekvence
•   DVB-T: Pre Viterbi BER, Pre Reed-Solomon BER
•   DVB-T2: Před LDPC BER, Před BCH BER, Po BCH BER, Po BCH FER
•   Počet LDPC iterací
•   DVB-T SFN Drift a monitorování zpoždění sítě pro měření zpoždění signálu v signálovém řetězci vzhledem k 1PPS na základě MIP
•   DVB-T2 SFN Sledování driftu a zpoždění sítě pro měření zpoždění signálu v signálovém řetězci založeném na T2MI
•   DVB-T: Čtení informací TPS
•   DVB-T2: Čtení signalizovaných parametrů L1 a PLP
•   Diagram kanálové impulsní odezvy s funkcí echo alarmu

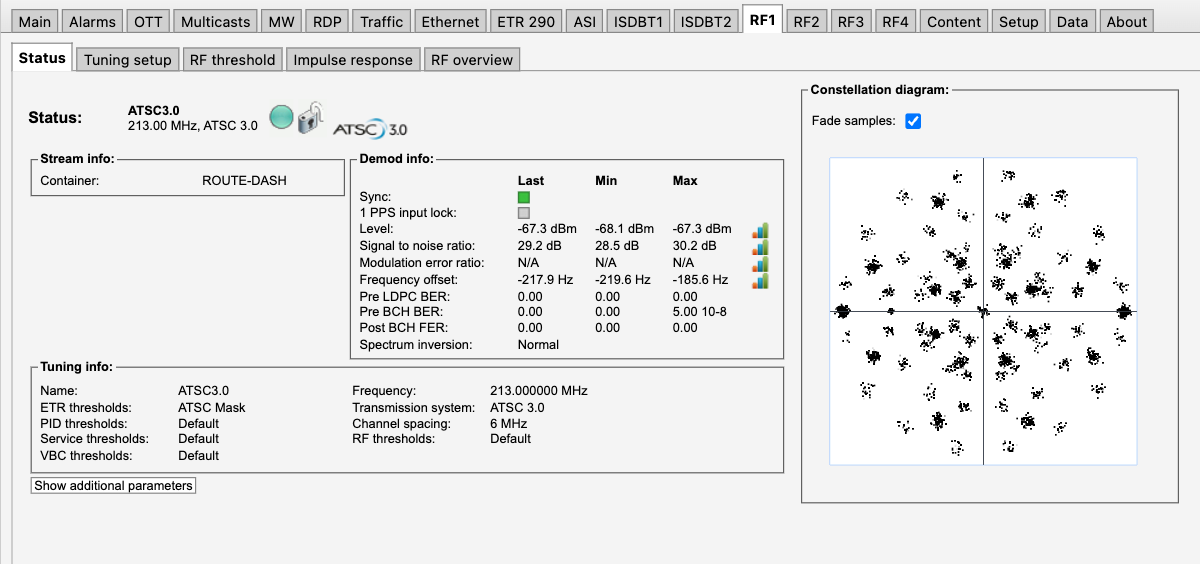

•   I/Q konstelační diagram
•   Úroveň výkonu RF kanálu: -80 dBm až -20 dBm s přesností +/- 1,5 dB a rozlišením 0,5 dB
•   Maximální SNR: > 38 dB +/- 1,5 dB přesnost
•   Maximální MER: > 38 dB +/- 1,5 dB přesnost
•   Posun středové frekvence: Přesnost  1 Hz za předpokladu počáteční kalibrace offsetu, přiměřeně stabilních teplotních podmínek a místního signálu 1PPS zapojeného přímo na modul VB258
•   Přesnost SFN Drift: Závisí na parametrech modulace a budiči, ale typicky v rozmezí +/- 2 us pro DVB-T a +/- 8 us pro DVB-T2 s aktivní kalibrací nulového offsetu.

Režim QAM pro kabelové systémy (USA, Evropa, Japonsko)

•   Frekvenční rozsah 42 MHz až 1002 MHz
•   Plně kompatibilní s ITU-T J.83 Annex A/B/C
•   Režimy QAM: 16, 32, 64, 128, 256
•   I/Q konstelační diagram
•   Široký rozsah symbolové rychlosti 0,87 Msym/s až 7,2 Msym/s
•   Uživatelsky volitelný IF filtr 6/7/8 MHz
•   Monitorování následujících RF parametrů:
•   Výkonová úroveň kanálu RF   Chybovost modulace – MER
•   Poměr signál/šum – SNR
•   Symbolová rychlost
•   Monitoring spektra
•   Monitoring Pre-FEC BER a Post-FEC FER
•   Symbolová rychlost: 0,87 Msym/s až 7,2 Msym/s
•   Úroveň RF výkonu: -60 dBm až -10 dBm, přesnost +/- 1,5 dB, rozlišení 0,5 dB
•   SNR, MER: <40 dB (přesnost +/- 1,5 dB). Pro nejlepší výsledek nastavte úroveň RF > -40 dBm
•   Pre-FEC BER: až na 1×10^-7 nebo DVB-C a až na 1×10^-9 pro QAM-B
•   Post-FEC PER: až 1×10^-6

ATSC3.0 ATSC A/321(2016), A/322(2017), A/330(2019)

•   Šířka pásma kanálu 6/7/8 MHz
•   8, 16 a 32K FFT varianty
•   Všechny povinné kombinace modulace a kódování
•   Všechny typy ochranných intervalů
•   Jedno a více PLP (po jednom)
•   Synchronizace na ALP vrstvě
•   Vstupní úroveň RF kanálu: -80 dBm až -20 dBm +/- přesnost 1,5 dB, rozlišení 0,5 dB
•   Maximální SNR, MER: >38 dB +/- 1,5 dB
•  Diagram impulzní odezvy kanálu  s  s možností zobrazení alarmů
•   I/Q konstelační diagram
