Modulárne platformy alebo 1RU riešenia pre menšie Head-end, ale i platformy s veľkou hustotou modulov pre najnáročnejšie vysielacie a dátové centrá

PBN AIMA3000
  • 1.2 GHz Advanced Intelligent Multi-Service Headend Platform (AIMA3000)
  • Plně kompatibilní s DOCSIS3.1
  • Vysoká hustota s 16 single, dual či quad aplikačními moduly v jedné 4Ru headend platformě
  • Účinné moduly s minimální potřebou redukují provozní náklady
  • Plug-and-play moduly
  • Aplikační moduly s možností hot-swap a funkcí pro automatickou konfiguraci pomocí management modulu
  • Integrovaný zadní a přední přístupový panel pro vlákno pro snadné zacházení

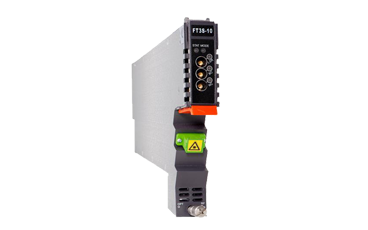

PBN AIMA-FT3S
  • Kompatibilní s DOCSIS 3.1 s provozní šířkou pásma až 1218 MHz
  • Plug-and-play s platformou AIMA3000
  • Vysoce kvalitní 1310 nm izolovaný MQW DFB laser s pokročilými obvody RF ovladače
  • RF zesilovací bloky s pokročilou GaAs technologií pro lepší výkon
  • Podporuje standardy CENELEC a NTSC až do 110 kanálů (analogové i digitální)
  • Frekvenční citlivost od 45 MHz do 1218 MHz pro broadcast a narrowcast aplikace
  • Lze lokálně spravovat přes Ethernet port

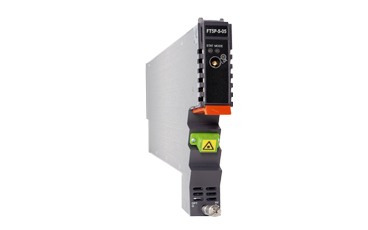

PBN AIMA-FT5E
  • Plug-and-play forward-path optical transmitter modul pro platformu AIMA3000
  • Vysoce kvalitní 1550 nm low-chirp analogový DFB laser
  • RF zesilovací bloky s pokročilou GaAs technologií pro lepší výkon
  • Splňuje standardy ITU pro DWDM
  • Frekvenční citlivost od 45 MHz do 1000 MHz pro broadcast a narrowcast aplikace
  • Monitoring alarmů přes webové rozhraní ASMM a NMSE od PBN

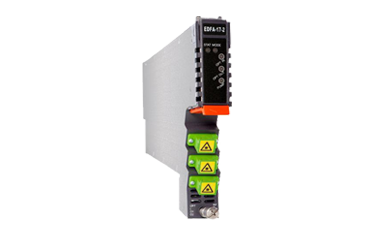

PBN AIMA3000 EDFA
  • Plug-and-play optický zesilovač signálu pro platformu AIMA
  • Modely s jedním/dvěma 980 nm a 1480 nm čerpanými zesilovači
  • Vhodný pro 1550 nm DWDM aplikace
  • Nastavitelné optické výstupy pro konfigurace dynamických linek
  • Nízký profil šumu s šumovým číslem (NF) méně než 5 dB a vyhlazováním zisku
  • Vhodný pro velkoobjemové zavádění FTTx
  • Automatické řízení výkonu (APC - Automatic Power Control) pro konzistentní optický výstupní výkon (pouze A-EDFA-x-x-P-x)

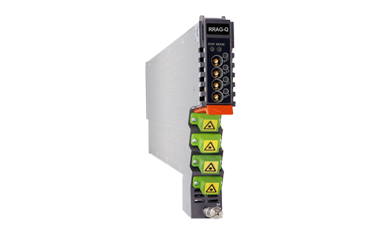

PBN AIMA-RRAG
  • Upstream šířka pásma 5 - 85 MHz s podporou EuroDOCSIS a DOCSIS 3.0
  • RF výstup 48 dBmV s optickým vstupem -20 dBm a OMI 10%
  • Provozní vlnová délka 1260 - 1620 nm vyhovující CWDM, DWDM a RFoG aplikacím
  • Široký optický vstup od -28 dBm do -12 dBm
  • 19-palcové 4 RU šasi podporuje až 16 aplikačních modulů
  • Jeden modul RRAG má 4 optické vstupy, plné šasi podporuje až 64 kanálů
PBN AIMA-RRAS
  • Šířka pásma 5 ~ 204 MHz pro splnění požadavků EuroDOCSIS a DOCSIS3.0/3.1
  • RF výstup 48 dBmV s optickým vstupem -6 dBm a OMI 6 %
  • Širokopásmový přijímač (1260 ~ 1620 nm) pro CWDM a DWDM aplikace
  • Umožňuje až 64 přijímačů (4x16 modulů) v pouze 4 RU
  • Funkce Plug-and-play a hot-swap
  • Dedikovaný testovací port pro každý vratný kanál
  • Plně FCC, CE a RCM komaptibilní
  • Monitoring alarmů v reálném čase
PBN LTE153-3000
  • RF pre-distortion obvod pro skvělý CSO a CTB výkon s nízkým profilem zkreslení
  • Verze pro long-haul aplikace i short-haul FTTH zákaznické přístupové sítě
  • Lze jej optimalizovat pro 60 PAL kanálů, 89 PAL kanálů, 80 NTSC kanálů, nebo 110 NTSC kanálů. Flat response mezi 47 a 1003 MHz
  • Duální redundantní napájení s možností hot-swap pro univerzální napájení ze sítě či telecom baterie

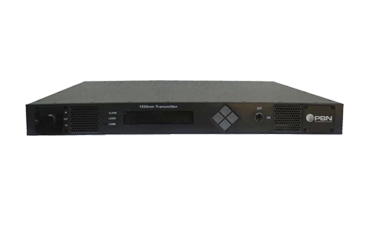

PBN LTE153-6000
  • RF pre-distortion obvod pro skvělý CSO a CTB výkon s nízkým profilem zkreslení
  • Verze pro long-haul aplikace i short-haul FTTH zákaznické přístupové sítě
  • Lze jej optimalizovat pro 60 PAL kanálů, 89 PAL kanálů, 80 NTSC kanálů, nebo 110 NTSC kanálů. Flat response mezi 85 a 1003 MHz
  • Duální redundantní napájení s možností hot-swap pro univerzální napájení ze sítě či telecom baterie

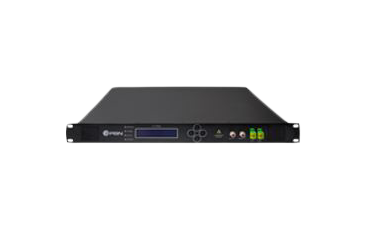

PBN LT1550
  • Analogový InGaAsP DFB low-chirp laser s optickým izolátorem a termoelektrickým chladičem
  • Zvládá legacy analogovou kabelovou televizi i digitální formáty DVB-T nebo DVB-C
  • 45 MHz až 1000 MHz forward path RF zesilovač s automatickým řízením zisku (automatic gain control - AGC) pro konstantní optical modulation index (OMI)
  • Automatické řízení teploty pomocí peltierova článku a řízení výkonu laseru pro konstantní teplotu laseru a optický výstup

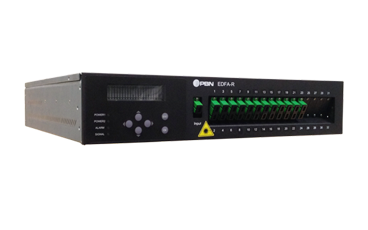

PBN EDFA-R
  • Nízký šum: typicky < 4.5 dB (0 dBm vstup)
  • Extrémně nízké CSO zkreslení: < -70 dBc
  • Duální redundantní napájení může používat 220 V smíšenou interpolaci s 48 V
  • Vysoká stabilita a spolehlivost: střední doba mezi poruchami přes 100 000 hodin
  • Široká škála síťových rozhraní pro správu: RJ-45, RS-485 a RS-232
  • Integrované webové ovládání a SNMP rozhraní pro vzdálené ovládání a monitoring

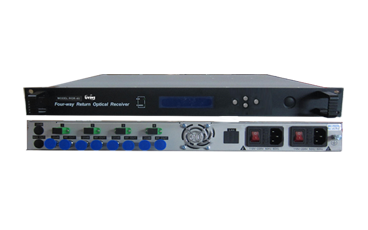

Uvins Čtyřcestný zpětný optický přijímač
  • Optimalizovaný design obvodů, výroba procesem SMT a optimalizovaná cesta signálu činí přenos signálu hladším
  • Intuitivní provoz a stabilní chování
  • Vynikající AGC charakteristika, udržuje stabilní výstupní úroveň v rozsahu -10~0dBm.
  • Lze přepnout do burst módu – výrazně redukuje agragační šum linky
  • S funkcí jednosměrného odpojení RF je snadné lokalizovat vstupní šum
  • Podpora módu duálního napájení a čtyřcestného módu se smíšeným výstupem
  • Rozhraní vyhrazené pro datovou komunikaci, lze propojit s class II network management respondérem
